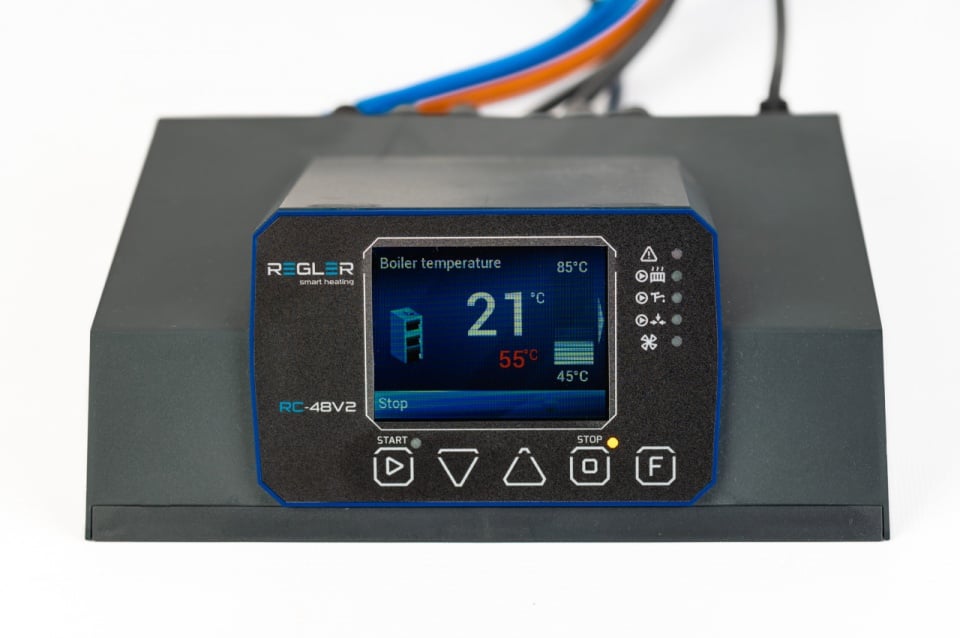

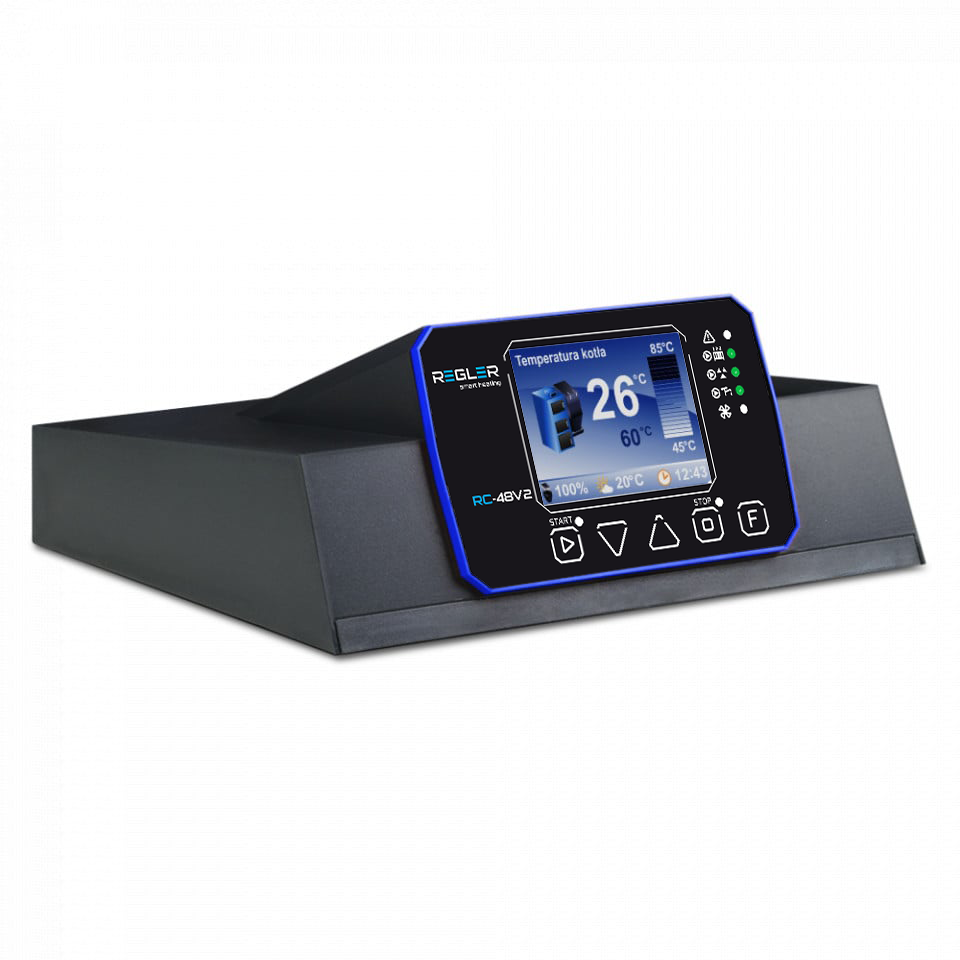

REGLER RC 48v2, comanda 2 circuite de incalzire, pompa ACM, vana si ventilator

ontrolerul REGLER RC-48v2 este o automatizare premium cu afișaj tactil color, destinată managementului complex al cazanelor pe combustibil solid, proiectată pentru a comanda simultan două circuite de încălzire independente (IC), pompa de apă caldă menajeră (ACM) și ventilatorul suflantă.

Prin integrarea senzorului de temperatură exterioară, suportul pentru vane de amestec motorizate și posibilitatea conectării unui modul de internet (opțional), acest dispozitiv optimizează perfect distribuția căldurii în casele cu sisteme mixte (ex. calorifere și încălzire în pardoseală).

Rezolvă problema controlului centralizat al instalațiilor hidraulice extinse, reducând consumul de combustibil și oferind un confort termic personalizat la cel mai înalt nivel, cu o interfață extrem de intuitivă.

Funcționalitate și principiu de operare

Sistemul oferă un control complet asupra arderii și a distribuției agentului termic, bazându-se pe un meniu inteligent (TFT touch) și algoritmi adaptați pentru instalații complexe:

• Controlul Circuitului 1 (IC1 - ex. Calorifere): Gestionează o pompă de încălzire centrală independentă, cu posibilitatea de a fi comandată direct de un termostat de cameră dedicat acestei zone.
• Controlul Circuitului 2 (IC2 - ex. Pardoseală): Gestionează simultan o pompă de încălzire și un actuator pentru vana de amestec (inclusiv senzorul vanei). Ajustează precis temperatura apei trimise în acest circuit, având propria intrare pentru un al doilea termostat de cameră.
• Controlul independent al pompei ACM (Boiler): Prepararea apei calde menajere este complet separată de circuitele de încălzire, pompa de boiler pornind și oprindu-se pe baza senzorului dedicat, garantând apă caldă la temperatura dorită.
• Control meteo (Temperatură exterioară): Pe baza senzorului de exterior, controlerul ajustează automat temperatura agentului termic trimis în instalație. Dacă afară se răcește, crește proactiv temperatura apei; dacă se încălzește, o scade, generând economii masive de lemne/cărbune.
• Modularea inteligentă a suflantei: Turația ventilatorului este modulată continuu pentru a menține arderea stabilă și a preveni inerția termică din cazan.
• Extensibilitate și conectivitate: Dispozitivul suportă un modul de internet (pentru control total de la distanță de pe telefon/PC) și un modul de extensie hardware, prin care se mai pot adăuga încă două circuite complete (Circuit 3 și 4, fiecare cu pompă, vană de amestec și termostat).

• Control prin termostat de cameră (Opțional): Permite conectarea unui termostat de ambient. Când temperatura dorită în locuință este atinsă, termostatul comunică automatizării să oprească pompa IC. Când în cameră se face frig, pompa repornește (condiționat de existența apei calde în cazan).
• Optimizare prin senzor de gaze arse (Opțional): Dacă se conectează senzorul PT1000 (pe coșul de fum), automatizarea adaugă un nou strat de eficiență. Algoritmul PID va modula puterea ventilatorului și în funcție de temperatura fumului evacuat, blocând aruncarea căldurii pe coș.
• Oprire automată: Identifică epuizarea combustibilului și oprește automat sistemul pentru a preveni funcționarea în gol și răcirea instalației.

Funcții de siguranță

Pentru a asigura integritatea cazanului și a circuitelor hidraulice multiple, RC-48v2 este dotat cu mecanisme de protecție la standarde înalte:

• Intrare dedicată STB: Placa de bază dispune de o intrare specială pentru un microcomutator bimetalic de protecție (STB). La depășirea temperaturii critice în cazan, acest circuit de siguranță oprește fizic ventilatorul, blocând arderea.
• Funcția Anti-stop: Protejează toate pompele și vanele de amestec conectate împotriva blocării mecanice (gripării) cauzate de depunerile de calcar pe timpul verii, acționându-le automat la intervale regulate.
• Funcția Anti-îngheț: Monitorizează permanent temperaturile. Dacă instalația este oprită iarna și se detectează un risc de îngheț (temperaturi foarte scăzute în cazan), sistemul pornește automat pompele de recirculare pentru a proteja conductele.



Schemă de montaj:

Caracteristici tehnice

Parametru tehnic	Valoare / Detalii specifice
Echipamente comandate (Standard)	Pompă IC1, Pompă IC2 (+ Vană amestec), Pompă ACM, Ventilator suflantă
Echipamente comandate (Opțional)	Circuit 3 și Circuit 4 (Pompe + Vane amestec cu actuatoare)
Sarcină maximă pompă IC1	230W
Sarcină maximă pompă IC2	230W
Sarcină maximă pompă ACM	230W
Sarcină maximă ventilator	230W
Interfață utilizator	Display color TFT tactil (Touchscreen) cu meniu multilingv
Conectivitate termostate	Intrări independente pentru termostate de cameră (pe fiecare circuit)
Conectivitate smart (Opțional)	Compatibil cu Modul Internet pentru control de la distanță
Senzori speciali suportați	Senzor temperatură exterioară (pentru control meteo)
Protecție hardware supraîncălzire	Intrare dedicată pentru microcomutator de protecție STB
Funcții de siguranță automate	Anti-stop, Anti-îngheț, Oprire automată la lipsă combustibil

Întrebări și răspunsuri (Q&A)

• Pot folosi acest controler dacă am încălzire în pardoseală la parter și calorifere la etaj? Da, RC-48v2 este automatizarea ideală pentru sistemele mixte. Circuitul 1 poate gestiona direct caloriferele, în timp ce Circuitul 2 va controla pompa și vana de amestec motorizată pentru a asigura o temperatură mai joasă, sigură pentru pardoseală. Puteți conecta termostate de cameră separate pentru fiecare etaj în parte.
• Cum mă ajută funcția de control în funcție de temperatura exterioară? Senzorul exterior monitorizează constant vremea. Dacă afară se răcește brusc, controlerul nu așteaptă ca locuința să se răcească, ci crește automat temperatura agentului termic din calorifere/pardoseală. Când vremea se încălzește, scade temperatura apei. Acest management proactiv asigură un confort termic perfect constant și reduce semnificativ consumul de combustibil.
• Ce se întâmplă dacă vreau să adaug mai târziu panouri solare sau alte zone de încălzire? Automatizarea este complet modulară. Dacă instalația dumneavoastră se dezvoltă, nu trebuie să schimbați controlerul. Puteți achiziționa și conecta modulul de extensie, care va debloca controlul pentru încă două circuite independente (Circuitul 3 și 4), fiecare capabil să gestioneze propria pompă, vană de amestec și termostat.

Notă tehnică importantă

• Managementul vanelor de amestec: Conectarea și calibrarea actuatoarelor pentru vanele de amestec necesită respectarea strictă a schemei electrice pentru a evita deschiderea/închiderea inversată a circuitului de încălzire.
• Tip ventilator compatibil: Sistemul este proiectat pentru a comanda ventilatoare de insuflare a aerului. Dacă centrala funcționează cu un ventilator de exhaustare a gazelor arse (montat pe coșul de fum), vă rugăm să consultați un specialist sau departamentul nostru tehnic înainte de punerea în funcțiune.
• Siguranță electrică: Datorită complexității echipamentului și a numărului mare de dispozitive comandate la 230V, montarea pe perete/cazan, realizarea legăturilor electrice și configurarea inițială trebuie efectuate exclusiv de către personal calificat (instalator sau electrician autorizat).
