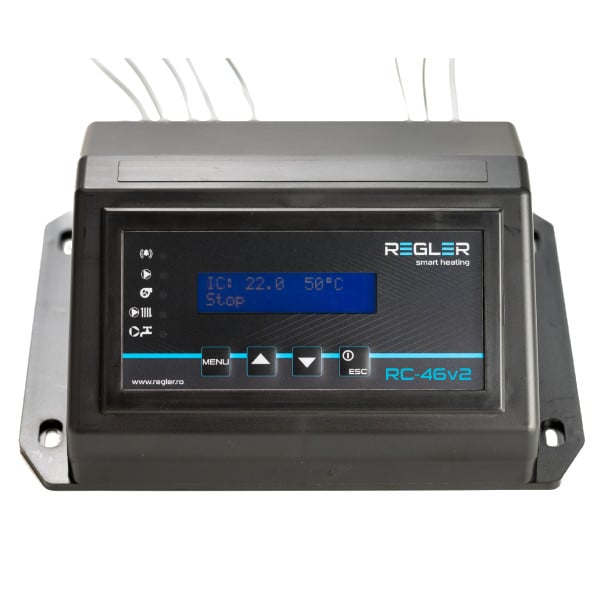

REGLER RC 46v2 - controler pompă IC, ACM și ventilator (opțional termostat de cameră, senzor gaze evacuare)

Controlerul REGLER RC-46v2 este o automatizare avansată cu algoritm PID, destinată cazanelor pe combustibil solid, proiectată special pentru a comanda independent pompa de încălzire centrală (IC), pompa de apă caldă menajeră (ACM - boiler) și ventilatorul suflantă.

Dispunând de o capacitate mare de sarcină (putere totală de 500W) și un meniu intuitiv pe un afișaj LCD, acest dispozitiv stabilizează arderea, asigurând atât confortul termic în locuință, cât și prepararea eficientă a apei calde.

Prin modularea dinamică a turației ventilatorului și suportul pentru echipamente opționale (termostat de ambient și senzor de gaze arse), maximizează randamentul instalației și protejează sistemul împotriva supraîncălzirii.



Funcționalitate și principiu de operare

Sistemul automatizează procesul de ardere prin ajustări fine și gestionează inteligent cele două circuite hidraulice separate, oferind o interfață de utilizare extrem de prietenoasă:

• Algoritm inovator PID: Reglează dinamic și continuu turația ventilatorului pe măsură ce apa din cazan se apropie de temperatura setată. Rezultatul este o ardere liniștită, eliminarea inerției termice și o economie masivă de combustibil.
• Controlul independent al pompei de încălzire (IC): Gestionează circulația apei calde către calorifere, pornind și oprind pompa la pragurile definite de utilizator pentru a asigura confortul termic.
• Controlul independent al pompei de apă caldă (ACM): Funcționarea acestei pompe se bazează pe senzorul dedicat instalat în boiler. Pompa pornește când centrala atinge temperatura necesară și se oprește automat în momentul în care apa din boiler a ajuns la temperatura țintă dorită.
• Afișaj LCD și profiluri sezoniere (Mod Vară / Iarnă): Meniul este integral în limba română. Permite modificarea rapidă a temperaturilor și salvarea unor setări complet separate pentru sezonul cald și cel rece. În modul de vară, pompa IC este dezactivată, iar centrala funcționează exclusiv pentru a încălzi apa din boilerul ACM.
• Control prin termostat de cameră (Opțional): La conectarea unui termostat de ambient, pompa IC va fi oprită automat când temperatura dorită în locuință este atinsă, reducând consumul inutil de energie.
• Optimizare prin senzor de gaze arse (Opțional): Dacă se instalează acest senzor, controlerul oprește ventilatorul atunci când temperatura fumului depășește limita setată, blocând risipa de căldură prin coșul de evacuare.
• Memorie non-volatilă: În cazul unei pene de curent, toate funcțiile și profilurile sunt memorate, dispozitivul reluându-și activitatea normală la revenirea tensiunii.

Funcții de siguranță

Fiind un echipament de putere destinat managementului arderii, modelul RC-46v2 pune un accent major pe siguranța hardware și software a instalației:

• Protector termic STB (Hardware): Senzorul de temperatură al centralei este plasat într-un tub de cupru care include un comutator bimetalic de protecție la supraîncălzire. Dacă apa atinge pragul critic de 90°C, senzorul taie fizic alimentarea electrică a ventilatorului, oprind forțat arderea.
• Funcția Anti-stop: Previne griparea și blocarea mecanică a rotoarelor pompelor (IC și ACM) în afara sezonului de utilizare, pornindu-le automat pentru scurte intervale de timp.
• Funcția Anti-îngheț: Monitorizează instalația pe timp de iarnă. Dacă temperatura din cazan scade la o limită critică (ex. 5-7°C), pompa de recirculare IC pornește automat pentru a menține apa în mișcare și a preveni spargerea conductelor.



Schemă de montaj:

Caracteristici tehnice

Parametru tehnic	Valoare / Detalii specifice
Echipamente comandate	Pompă IC, Pomă ACM, Ventilator suflantă
Sarcină maximă pompă IC	200W
Sarcină maximă pompă ACM	200W
Sarcină maximă ventilator	200W
Algoritm de control	PID (Modulare dinamică a turației)
Conectivitate opțională	Termostat de ambient / Senzor gaze evacuare
Prag alarmă supraîncălzire	Reglabil între 60 - 90°C
Prag activare Anti-îngheț	Sub 5°C



Întrebări și răspunsuri (Q&A)

• Pot prelungi cablul senzorului de temperatură al centralei dacă e prea scurt? Nu. Cablul de 60 cm dispune de 4 fire speciale, deoarece integrează comutatorul de siguranță bimetalic (STB). Tăierea sau prelungirea acestuia anulează protecția critică la 90°C, provocând defectarea sistemului și un risc major de supraîncălzire a cazanului. (Notă: Senzorul pentru boilerul ACM are un cablu standard care permite ajustări conform manualului, dar cel al centralei este strict interzis de modificat).
• Cum mă ajută profilul de Vară dacă am conectat un boiler ACM? Profilul de vară este ideal pentru sezonul cald: oprește complet circuitul de încălzire (pompa IC nu va mai trimite apă fierbinte în calorifere) și direcționează toată energia centralei exclusiv către prepararea apei calde menajere. Aceasta înseamnă un consum minim de lemne doar pentru nevoile de apă caldă ale casei.
• Ce se întâmplă cu arderea dacă instalez senzorul opțional de gaze arse? Senzorul monitorizează constant temperatura fumului eliminat. Dacă focul arde prea violent și se pierde căldură pe coș, algoritmul PID oprește sau reduce ventilatorul. Aceasta forțează menținerea energiei termice în interiorul centralei pentru a fi transferată în apă, maximizând autonomia cazanului.

Notă tehnică importantă

• Sisteme cu Puffer: Acest model este conceput pentru gestionarea directă a încălzirii și a unui boiler ACM. Nu este recomandat pentru sisteme complexe care includ un rezervor de acumulare (puffer). Pentru acele configurații, aveți nevoie de un model dedicat, precum RC-46v3.
• Tip ventilator compatibil: Sistemul este calibrat pentru ventilatoare de insuflare a aerului (care se opresc la atingerea temperaturii). Dacă centrala dumneavoastră necesită controlul unui ventilator de exhaustare (montat pe coș), consultați obligatoriu departamentul nostru tehnic.
• Siguranță electrică: Montarea echipamentului, conexiunile la rețeaua electrică (230V) și punerea în funcțiune trebuie efectuate exclusiv de către un instalator calificat sau un electrician autorizat.

Descarcă Manual RC-46v2.pdf
