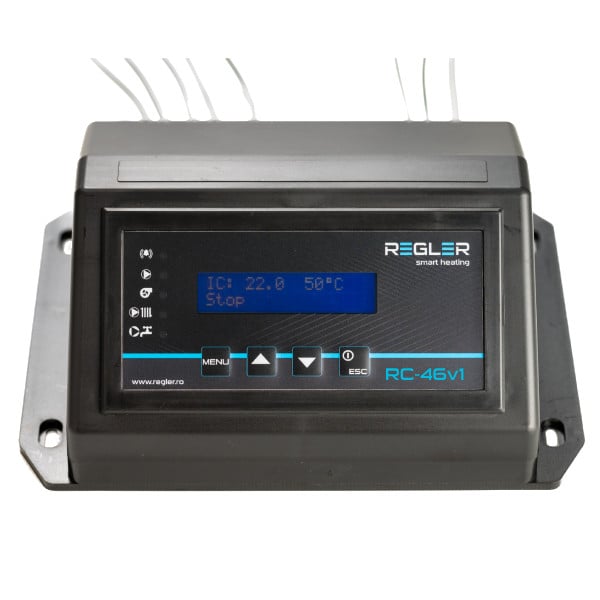

REGLER RC 46v1 - controler pompă IC și ventilator (opțional termostat de cameră, senzor gaze evacuare)

Controlerul REGLER RC-46v1 este o automatizare avansată cu algoritm PID, destinată cazanelor pe combustibil solid, proiectată special pentru a comanda direct pompa de încălzire centrală (IC) și ventilatorul suflantă.

Dispunând de o capacitate mare de sarcină (putere totală de 500W) și un meniu intuitiv pe un afișaj LCD, acest dispozitiv stabilizează arderea, reduce masiv consumul de lemne și scade emisiile poluante.

Prin modularea dinamică a turației ventilatorului și suportul pentru echipamente opționale (termostat de ambient și senzor de gaze arse), optimizează la maximum randamentul termic și protejează instalația împotriva supraîncălzirii.



Funcționalitate și principiu de operare

Sistemul automatizează procesul de ardere prin ajustări fine și gestionează inteligent distribuția agentului termic, oferind o interfață de utilizare extrem de prietenoasă:

• Algoritm inovator PID: Spre deosebire de controlerele clasice, acest model reglează dinamic și continuu turația ventilatorului pe măsură ce apa din cazan se apropie de temperatura setată. Rezultatul este o ardere liniștită, o temperatură stabilă și o economie vizibilă de combustibil.
• Controlul pompei de încălzire (IC): Gestionează circulația apei calde către calorifere, pornind și oprind pompa la pragurile definite de utilizator.
• Afișaj LCD și profiluri sezoniere: Meniul este integral în limba română. Permite modificarea rapidă a temperaturii direct din tastele „+” și „-”, fără a naviga prin meniuri complexe. Utilizatorul poate salva setări complet separate pentru sezonul de vară și cel de iarnă, iar histerezisul poate fi reglat individual pentru pompă și ventilator.
• Control prin termostat de cameră (Opțional): Permite conectarea unui termostat de ambient. Când temperatura dorită în locuință este atinsă, termostatul comunică automatizării să oprească pompa IC, generând un plus de confort și eficiență.
• Optimizare prin senzor de gaze arse (Opțional): Dacă este instalat acest senzor (achiziționat separat), controlerul oprește ventilatorul atunci când temperatura fumului depășește limita setată pentru coșul de evacuare. Această funcție blochează risipa de energie termică prin coș.
• Memorie non-volatilă: În cazul unei pene de curent, toate funcțiile și profilurile configurate sunt memorate, dispozitivul reluându-și activitatea normală la revenirea tensiunii.

Funcții de siguranță

Fiind un echipament de putere destinat managementului arderii, modelul RC-46v1 pune un accent major pe siguranța hardware și software a cazanului:

• Protector termic STB (Hardware): Senzorul de temperatură al centralei este plasat într-un tub de cupru care include un comutator bimetalic de protecție la supraîncălzire. Dacă temperatura apei atinge pragul critic de 90°C, acest senzor taie fizic alimentarea electrică a ventilatorului, oprind forțat arderea (asigurând că temperatura de pe siguranță este mereu identică cu cea din cazan).
• Funcția Anti-stop: Previne griparea și blocarea mecanică a rotorului pompei în afara sezonului de încălzire (pe timp de vară), pornind pompa automat pentru scurte intervale de timp.
• Funcția Anti-îngheț: Monitorizează instalația în perioadele reci. Dacă temperatura măsurată în cazan scade la o limită critică de îngheț, pompa de recirculare pornește automat pentru a menține apa în mișcare și a preveni spargerea conductelor.



Schemă de montaj:

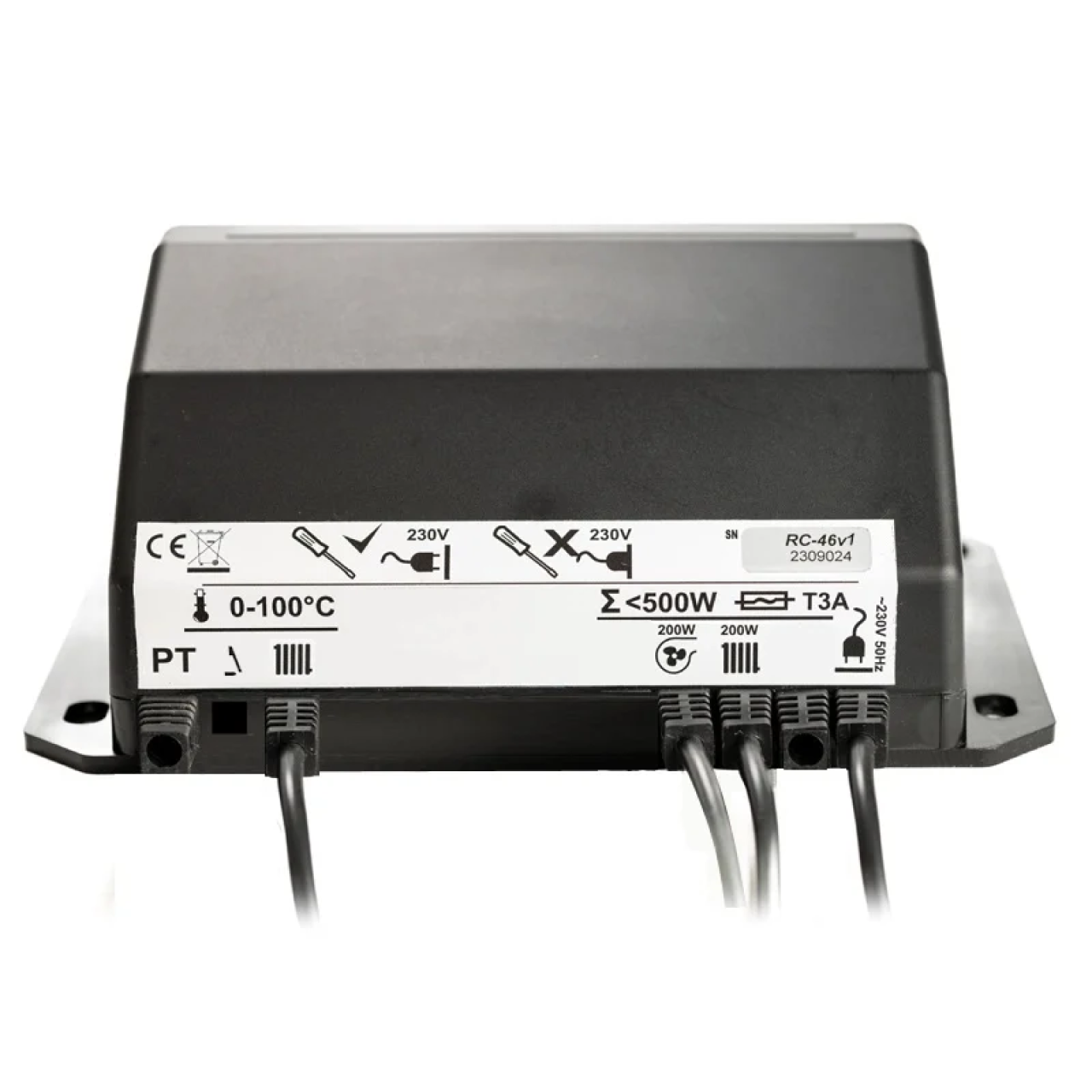

Caracteristici tehnice

Parametru tehnic	Valoare / Detalii specifice
Echipamente comandate	Pompă IC, Ventilator suflantă
Sarcină maximă pompă IC	200W
Sarcină maximă ventilator	200W
Algoritm de control	PID (Modulare dinamică a turației)
Conectivitate opțională	Termostat de ambient / Senzor gaze evacuare
Prag alarmă supraîncălzire	Reglabil între 60 - 90°C
Prag activare Anti-îngheț	Sub 5°C

Întrebări și răspunsuri (Q&A)

• Pot prelungi cablul senzorului de temperatură dacă centrala este mai departe de priză? Nu, sub nicio formă. Cablul de 60 cm dispune de 4 fire speciale deoarece integrează comutatorul de siguranță bimetalic (STB). Tăierea sau înnădirea acestuia anulează protecția critică la 90°C, provocând defectarea sistemului și un risc major de supraîncălzire a cazanului.
• Prin ce se diferențiază profilurile de vară și iarnă? Controlerul vă permite să salvați două seturi complet diferite de parametri. Astfel, la schimbarea sezonului, nu mai trebuie să reconfigurați manual temperaturile de pornire, histerezisul sau turațiile ventilatorului; pur și simplu comutați între profilul de iarnă (încălzire activă) și cel de vară.
• Ce se întâmplă cu arderea dacă instalez senzorul opțional de gaze arse? Senzorul monitorizează constant temperatura fumului care iese din cazan. Dacă focul arde prea violent și temperatura gazelor de pe coș depășește o limită eficientă, controlerul oprește temporar ventilatorul. Aceasta forțează menținerea căldurii în interiorul centralei pentru a fi transferată în apă, reducând drastic consumul de lemne.

Notă tehnică importantă

• Sisteme cu Puffer: Acest model comandă o singură pompă (IC). Nu este recomandat pentru sisteme complexe care includ un rezervor de stocare (puffer). Pentru acele configurații, aveți nevoie de automatizări specifice care controlează două pompe (cum ar fi RC-46v3).
• Tip ventilator compatibil: Sistemul este calibrat pentru ventilatoare de insuflare a aerului (care se opresc la atingerea temperaturii). Dacă centrala dumneavoastră necesită controlul unui ventilator de exhaustare (montat pe coș), consultați obligatoriu departamentul nostru tehnic.
• Siguranță electrică: Montarea echipamentului, conexiunile la rețeaua electrică (230V) și punerea în funcțiune trebuie efectuate exclusiv de către un instalator calificat sau un electrician autorizat.

Descarcă Manual RC-46v1.pdf
