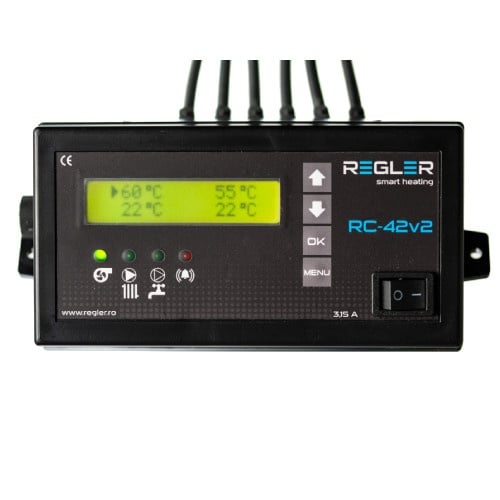

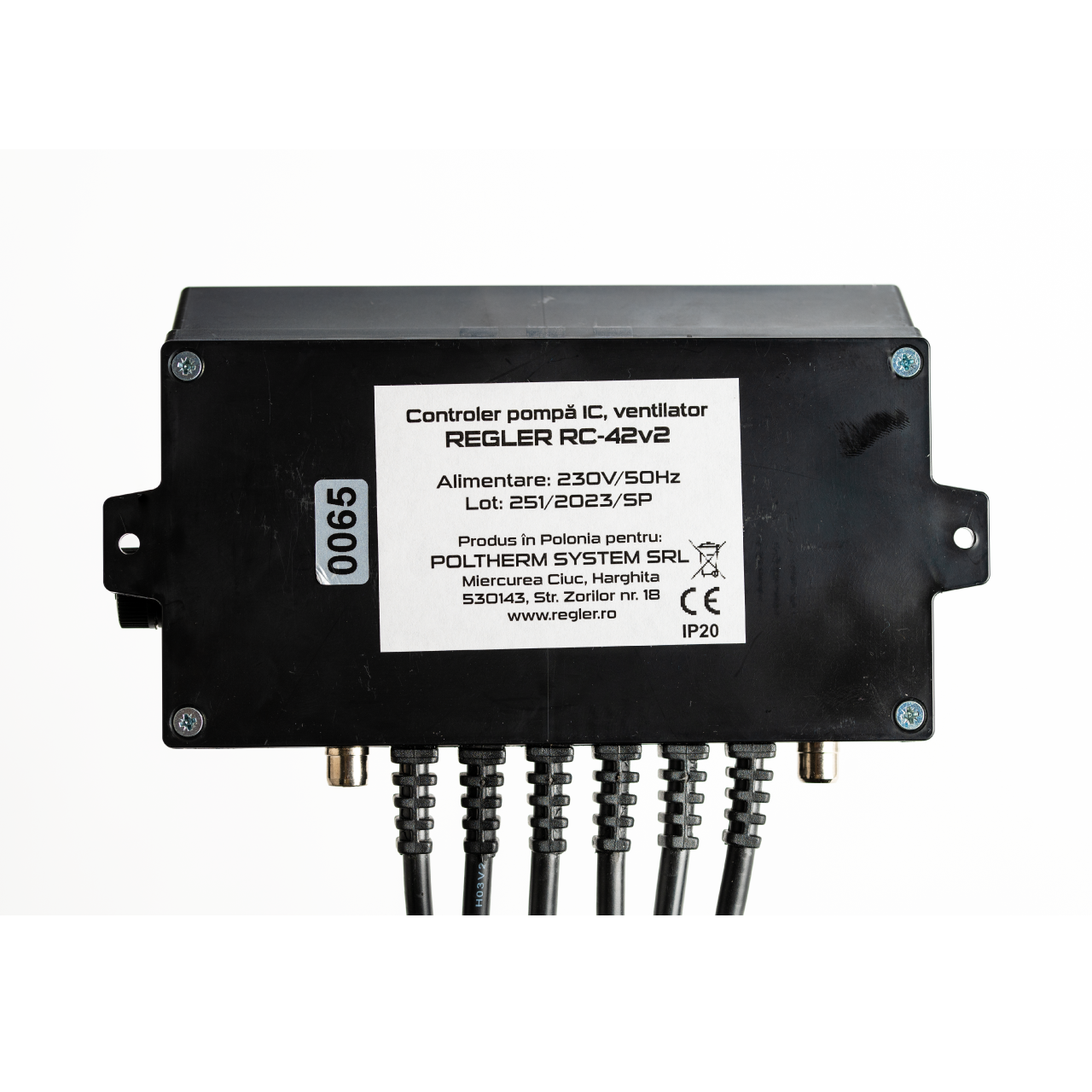

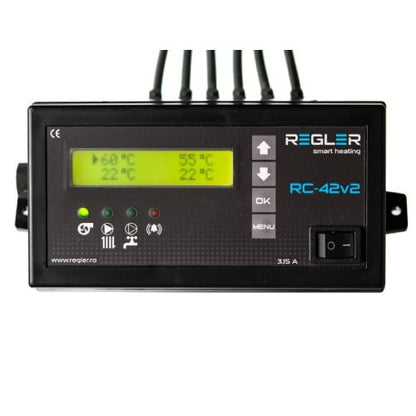

REGLER RC 42v2 PID, comanda pompa IC, ACM si ventilator, optional termostat de ambient si senzor gaze arse

Controlerul REGLER RC-42v2 PID este o automatizare avansată destinată cazanelor pe combustibil solid (lemn, cărbune), proiectată special pentru a comanda independent pompa de încălzire centrală (IC), pompa de apă caldă menajeră (ACM - boiler) și ventilatorul suflantă.

Integrând un algoritm inteligent de tip PID, dispozitivul modulează continuu puterea ventilatorului pentru a asigura o ardere constantă, reducând substanțial consumul de lemne.

Sistemul previne supraîncălzirea, evacuează gazele din focar și oferă (opțional) flexibilitatea conectării simultane a unui termostat de ambient și a unui senzor de gaze arse, adaptându-se perfect nevoilor complexe de confort și eficiență termică.

Funcționalitate și principiu de operare

Sistemul automatizează procesul de ardere prin ajustări dinamice și gestionează distribuția agentului termic pe două circuite hidraulice separate:

• Controlul independent al pompei de încălzire (IC): Controlează circulația apei către calorifere, pornind și oprind pompa la temperaturile setate. Funcția specială a controlerului menține sistemul hidraulic cald și pregătit chiar și după ce s-a atins temperatura ambientală, permițând o reactivare mult mai rapidă la următoarea cerere de căldură.
• Controlul independent al pompei de apă caldă (ACM): Funcționarea acestei pompe se bazează pe senzorul dedicat din boiler. Pompa pornește când centrala atinge temperatura setată de pornire și se oprește automat în momentul în care apa din boiler a ajuns la temperatura țintă dorită, asigurând prepararea eficientă a apei calde menajere, independent de starea caloriferelor.
• Modularea automată PID a ventilatorului: După aprinderea manuală a focului, algoritmul PID preia controlul. Acesta ajustează fin și treptat turația suflantei pe măsură ce apa din cazan se apropie de temperatura setată (fără opriri bruște). În starea de repaus, controlerul efectuează insuflări ciclice scurte pentru a elimina gazele periculoase și a menține jarul activ.
• Control prin termostat de cameră (Opțional): Permite conectarea unui termostat de ambient. Când temperatura dorită în casă este atinsă, termostatul oprește pompa IC. Dacă temperatura ambientală scade, pompa repornește automat, condiționat strict de faptul că apa din centrală se află peste temperatura minimă de pornire.
• Optimizare prin senzor de gaze arse (Opțional): Prin preluarea datelor de la evacuare, algoritmul PID modulează turația ventilatorului strict în funcție de temperatura fumului eliminat pe coș. Această funcție blochează risipa de energie termică prin coșul de fum. (Notă: Controlerul poate prelucra datele de la termostat și senzorul de gaze simultan).
• Memorie non-volatilă: Parametrii configurați de utilizator sunt salvați automat și menținuți în cazul unei întreruperi de curent.

Funcții de siguranță

Pentru a asigura integritatea și exploatarea fără riscuri a instalației termice, modelul RC-42v2 PID (similar cu restul seriei) integrează mecanisme stricte de protecție:

• Protecție la supraîncălzire: Utilizatorul poate seta un prag de alarmă (reglabil între 60-90°C). La depășirea acestuia, controlerul oprește alimentarea ventilatorului și activează forțat pompa circuitului de încălzire pentru a disipa rapid excesul de căldură în rețeaua de calorifere, ignorând complet comanda termostatului de cameră.
• Funcția Anti-stop: Previne griparea și blocarea mecanică a rotoarelor pompelor în afara sezonului de încălzire (vara), acționându-le automat timp de 1 minut la fiecare 7 zile.
• Funcția Anti-îngheț: Monitorizează instalația în perioadele reci de inactivitate. Dacă temperatura măsurată în cazan scade sub 5°C, pompa de recirculare pornește automat pentru a preveni înghețarea apei și spargerea conductelor.



Schemă de montaj:

Caracteristici tehnice

Parametru tehnic	Valoare / Detalii specifice
Echipamente comandate	Pompă IC, Pomă ACM, Ventilator suflantă
Sarcină maximă pompă IC	230W
Sarcină maximă pompă ACM	230W
Sarcină maximă ventilator	230W
Algoritm de control	PID (Modulare dinamică a turației)
Conectivitate opțională	Termostat de ambient / Senzor gaze evacuare
Prag alarmă supraîncălzire	Reglabil între 60 - 90°C
Prag activare Anti-îngheț	Sub 5°C



Întrebări și răspunsuri (Q&A)

• Cum funcționează funcția de menținere caldă a sistemului atunci când folosesc un termostat? Algoritmul este gândit pentru a evita răcirea completă a cazanului și a conductelor primare. Chiar dacă termostatul oprește pompa IC pentru că în casă este cald, controlerul continuă să monitorizeze și să susțină o ardere de nivel minim în cazan. Astfel, când termostatul va cere din nou căldură, agentul termic este deja fierbinte, iar caloriferele se vor încălzi mult mai rapid.
• Pot utiliza controlerul dacă am doar sistem de încălzire, fără un boiler pentru apă caldă (ACM)? Da, absolut. Deși echipamentul este conceput să gestioneze două pompe, dacă nu aveți un boiler conectat, funcțiile și circuitul ACM vor rămâne pur și simplu inactive. Controlerul va gestiona perfect pompa de încălzire (IC) și ventilatorul pe baza setărilor dumneavoastră.
• De ce să instalez senzorul de gaze arse dacă am deja o tehnologie avansată PID? PID-ul standard reglează inteligent ventilatorul pe baza temperaturii apei, dar adăugarea senzorului de gaze arse îi oferă algoritmului o informație vitală suplimentară: cantitatea exactă de căldură care tinde să scape pe coș. Combinarea acestor două fluxuri de date maximizează randamentul, reducând substanțial cantitatea de lemne necesară.

Notă tehnică importantă

• Sisteme cu Puffer: Acest model este conceput pentru gestionarea directă a încălzirii locuinței și a unui boiler ACM. Nu este recomandat pentru sisteme complexe care includ un rezervor de acumulare (puffer). Pentru acele configurații, utilizați automatizări dedicate precum modelele RC-34v3 sau RC-46v3.
• Tip ventilator: Sistemul algoritmului PID este optimizat strict pentru ventilatoare de insuflare a aerului (care se opresc treptat). Dacă centrala dumneavoastră necesită controlul unui ventilator de exhaustare (montat pe evacuarea de fum), consultați obligatoriu un specialist sau departamentul nostru tehnic.
• Siguranță electrică: Montarea, realizarea legăturilor la rețeaua electrică de 230V și setările de calibrare trebuie executate exclusiv de către personal tehnic calificat sau un electrician autorizat.

Descarcă Manual RC-42v2PID.pdf
