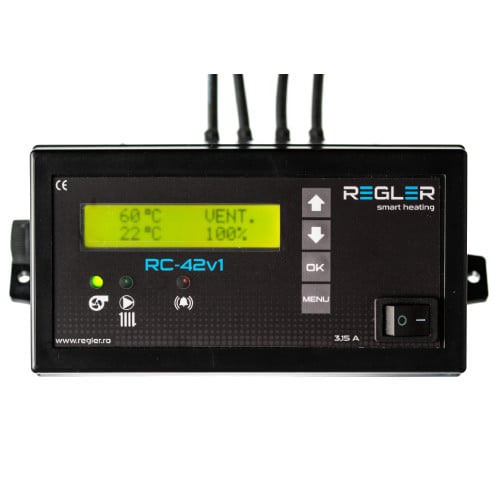

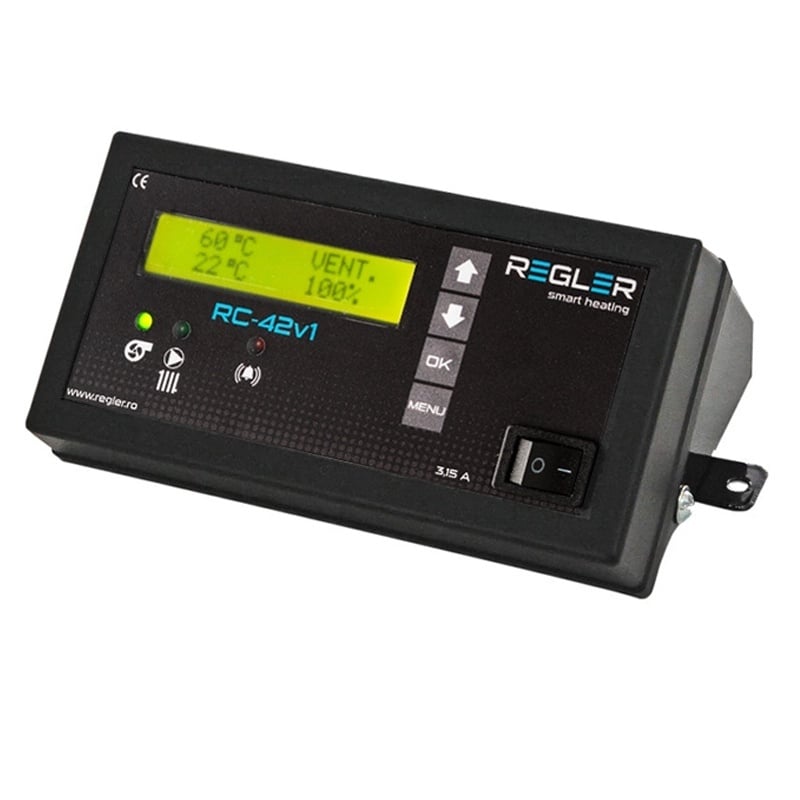

REGLER RC 42v1 PID pentru centrale peste 35 kW, comanda pompa si ventilator (optional senzor gaze arse și termostat)

Controlerul REGLER RC-42v1 PID este o automatizare avansată destinată cazanelor pe combustibil solid (lemn, cărbune), proiectată special pentru a comanda pompa de încălzire centrală (IC) și ventilatorul suflantă.

Utilizând un algoritm inteligent de tip PID, dispozitivul modulează continuu și precis puterea ventilatorului pentru a menține o temperatură constantă, reducând substanțial consumul de lemne.

Sistemul previne supraîncălzirea, evacuează gazele din focar și oferă (opțional) flexibilitatea conectării atât a unui termostat de ambient, cât și a unui senzor de gaze arse, adaptându-se perfect nevoilor complexe de confort și eficiență energetică.



Funcționalitate și principiu de operare

Sistemul automatizează procesul de ardere prin ajustări dinamice și gestionează distribuția agentului termic, integrând informații din surse multiple:

• Controlul pompei de încălzire (IC): Controlează circulația apei către calorifere, pornind și oprind pompa la temperaturile setate de utilizator. Controlerul are capacitatea de a menține sistemul hidraulic pregătit și cald chiar și după ce s-a atins temperatura ambientală, pentru o reactivare rapidă.
• Modularea automată PID a ventilatorului: După pornirea manuală la aprinderea focului, algoritmul PID preia controlul total. Pe măsură ce temperatura apei se apropie de valoarea setată, turația suflantei este redusă treptat (fără opriri bruște), stabilizând arderea. În modul de repaus, efectuează insuflări ciclice scurte pentru a menține jarul aprins și a elimina gazele din focar.
• Control prin termostat de cameră (Opțional): Permite conectarea unui termostat de ambient pentru gestionarea confortului. Când temperatura dorită în casă este atinsă, termostatul oprește pompa IC. Dacă temperatura ambientală scade, pompa repornește automat, condiționat strict de faptul că apa din centrală este peste temperatura minimă de pornire setată.
• Optimizare prin senzor de gaze arse (Opțional): Controlerul poate prelua date de la un senzor de evacuare. În acest caz, algoritmul PID modulează puterea ventilatorului direct în funcție de temperatura fumului eliminat pe coș, blocând pierderile de căldură și sporind masiv autonomia centralei. (Notă: Controlerul poate funcționa simultan cu ambele echipamente opționale).
• Memorie non-volatilă: În cazul unei pene de curent, toți parametrii configurați sunt memorați, iar dispozitivul își reia automat funcționarea la revenirea tensiunii.

Funcții de siguranță

Pentru a asigura integritatea și exploatarea fără riscuri a instalației termice, modelul RC-42v1 PID integrează mecanisme stricte de protecție:

• Protecție la supraîncălzire: Utilizatorul poate defini un prag de alarmă (între 60-90°C). La depășirea acestuia, controlerul oprește alimentarea ventilatorului și activează forțat pompa circuitului de încălzire pentru a disipa rapid căldura în calorifere, ignorând complet starea termostatului de cameră.
• Funcția Anti-stop: Previne griparea și blocarea mecanică a rotorului pompei în afara sezonului de încălzire (vara), acționând pompa automat timp de 1 minut la fiecare 7 zile.
• Funcția Anti-îngheț: Monitorizează instalația în perioadele reci de inactivitate. Dacă temperatura măsurată în cazan scade sub 5°C, pompa de recirculare pornește automat pentru a preveni înghețarea apei și spargerea conductelor.



Schemă de montaj:



Caracteristici tehnice

Parametru tehnic	Valoare / Detalii specifice
Echipamente comandate	Pompă IC, Ventilator suflantă
Sarcină maximă pompă IC	230W
Sarcină maximă ventilator	230W
Algoritm de control	PID (Modulare dinamică a turației)
Conectivitate opțională	Termostat de ambient / Senzor gaze evacuare
Prag alarmă supraîncălzire	Reglabil între 60 - 90°C
Prag activare Anti-îngheț	Sub 5°C



Întrebări și răspunsuri (Q&A)

• Pot folosi termostatul de cameră și senzorul de gaze arse în același timp? Da, controlerul este proiectat să funcționeze cu ambele simultan. Ele au roluri complementare: termostatul va dicta pornirea sau oprirea pompei de încălzire în funcție de temperatura din casă, în timp ce senzorul de gaze arse va transmite date către algoritmul PID pentru a ajusta turația ventilatorului, prevenind aruncarea căldurii pe coșul de fum.
• Ce avantaje îmi oferă tehnologia PID față de un controler standard? Spre deosebire de controlerele clasice (care pornesc și opresc brusc suflanta), algoritmul PID ajustează fin, treptat și continuu turația ventilatorului pe măsură ce temperatura se apropie de valoarea setată. Acest proces elimină inerția termică, menține o temperatură extrem de stabilă în cazan și reduce considerabil cantitatea de lemne consumată.
• Ce se întâmplă dacă centrala se supraîncălzește, dar termostatul a oprit pompa IC pentru că în casă e cald? Siguranța cazanului are întotdeauna prioritate absolută. La atingerea pragului de alarmă (setat între 60-90°C), funcția de protecție la supraîncălzire va prelua controlul și va porni forțat pompa de încălzire centrală, ignorând complet comanda termostatului, pentru a evacua căldura periculoasă în sistemul de calorifere.

Notă tehnică importantă

• Sisteme cu Puffer: Acest model comandă o singură pompă (IC). Nu este recomandat pentru sisteme care includ un rezervor de stocare (puffer). Pentru acelea, aveți nevoie de automatizări specifice care controlează două pompe.
• Siguranță electrică: Instalarea fizică, realizarea legăturilor la rețeaua de 230V și setările de calibrare trebuie executate exclusiv de către un personal tehnic calificat sau un electrician autorizat.
