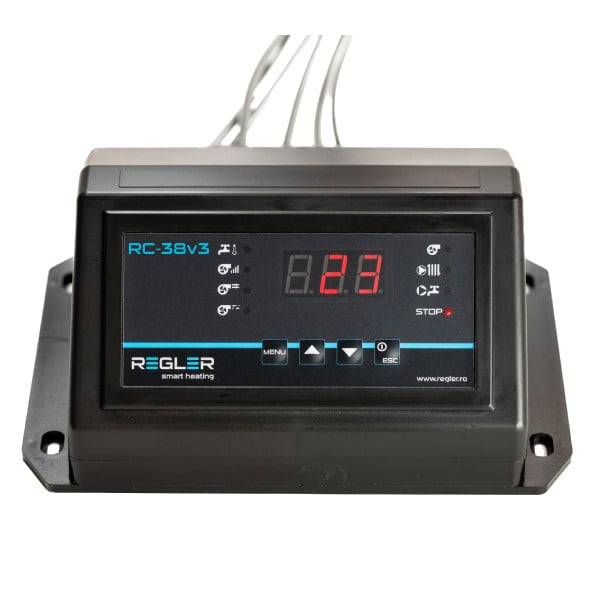

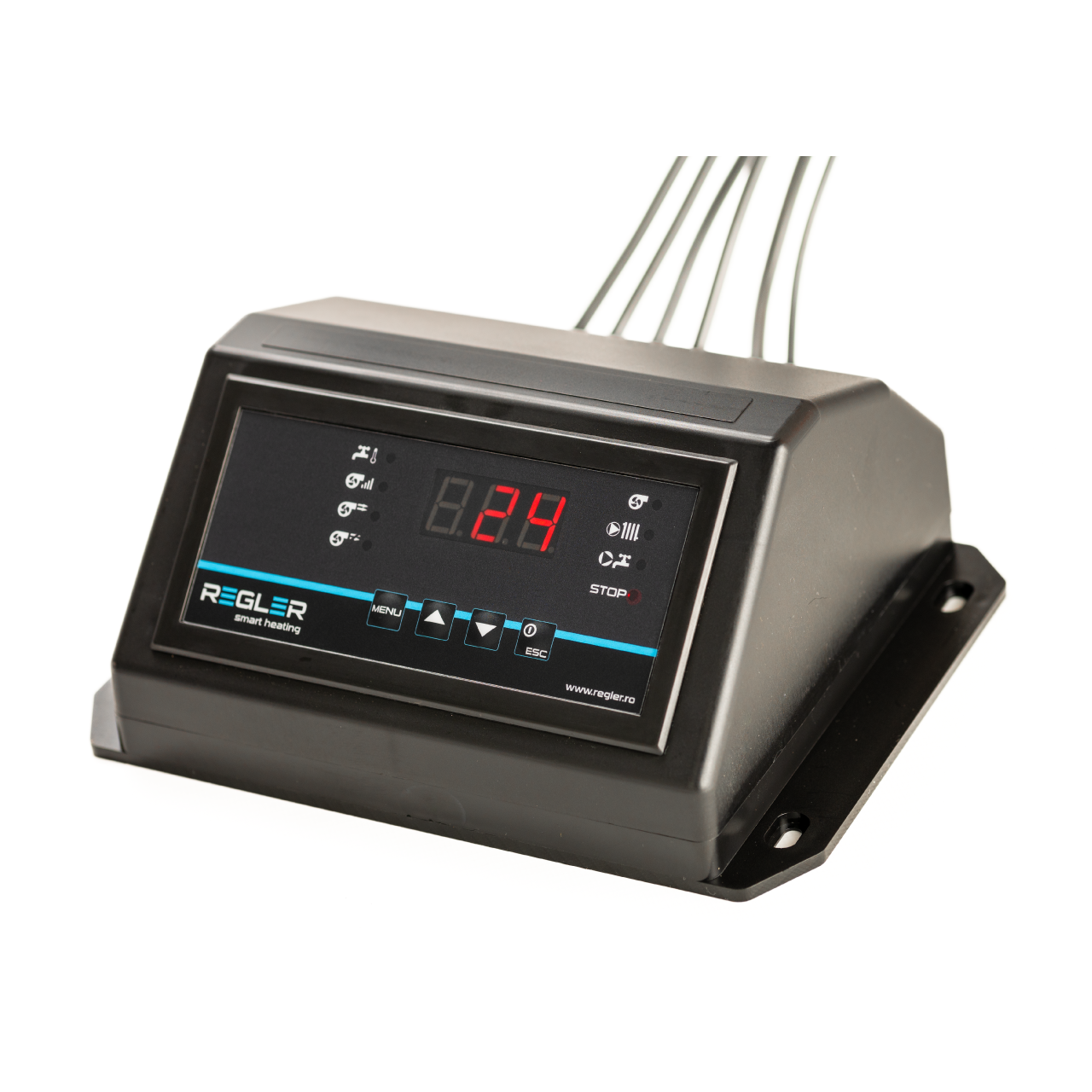

REGLER RC 38v3 - controler pompă IC, ACM și ventilator

Controlerul REGLER RC-38v3 este o automatizare de înaltă performanță, integrată într-o carcasă cu un design modern și ergonomic, dedicată cazanelor clasice pe combustibil solid.

Acest model este conceput special pentru a comanda direct pompa de încălzire centrală (IC), pompa de apă caldă menajeră (ACM - boiler) și ventilatorul suflantă.

Prin modularea precisă a fluxului de aer și gestionarea complet independentă a celor două circuite hidraulice, dispozitivul garantează un consum optimizat de combustibil, asigurând simultan încălzirea eficientă a locuinței și prepararea apei calde în condiții de maximă siguranță.

Funcționalitate și principiu de operare

Sistemul automatizează arderea și distribuția agentului termic utilizând algoritmi adaptați la starea termică a cazanului și a boilerului:

• Controlul pompei de încălzire (IC): Controlează circulația apei pe baza temperaturii citite de senzorul montat pe centrală, pornind și oprind pompa la pragurile setate de utilizator pentru a asigura transferul optim de căldură.
• Controlul pompei de apă caldă menajeră (ACM): Funcționarea acestei pompe depinde de doi senzori. Pompa pornește doar dacă temperatura din centrală este mai mare decât cea din boilerul ACM. Procesul de încălzire se oprește fie la atingerea temperaturii setate pentru ACM în rezervor, fie dacă centrala termică se răcește sub pragul de pornire al pompei.
• Modul de vară: Pompa IC este dezactivată, iar centrala funcționează exclusiv pentru a încălzi apa din boilerul ACM. Pompa IC se va activa doar în scenarii de urgență (supraîncălzire).
• Modularea ventilatorului (suflantei): Controlerul ajustează automat turația ventilatorului în funcție de temperatura apei din centrală. Pe măsură ce se apropie de valoarea setată, scade puterea de insuflare, prevenind depășirea temperaturii optime.

• Memorie non-volatilă: În cazul unei pene de curent, toți parametrii configurați sunt memorați, iar dispozitivul își reia automat funcționarea la revenirea tensiunii.

Funcții de siguranță

Fiind responsabil de integritatea întregului sistem termic, modelul RC-38v3 este dotat cu mecanisme de protecție avansate:

• Protector termic STB (Hardware): Senzorul cazanului este plasat într-un tub de cupru împreună cu un comutator bimetalic de siguranță. La depășirea temperaturii critice de 92°C, acesta întrerupe fizic circuitul electric al ventilatorului, oprind imediat alimentarea focului cu aer.
• Sistem Anti-stop: Elimină riscul de blocare sau gripare mecanică a pompelor din cauza depunerilor de calcar pe durata verii, acționându-le scurt, timp de 10 secunde, o dată la 10 zile.
• Sistem Anti-îngheț: Monitorizează instalația pe timp de iarnă. Dacă centrala este oprită și temperatura apei scade la 7°C, sistemul pornește preventiv pompa de circulație pentru a evita înghețarea și spargerea conductelor.



Schemă de montaj:

Caracteristici tehnice

Parametru tehnic	Valoare / Detalii specifice

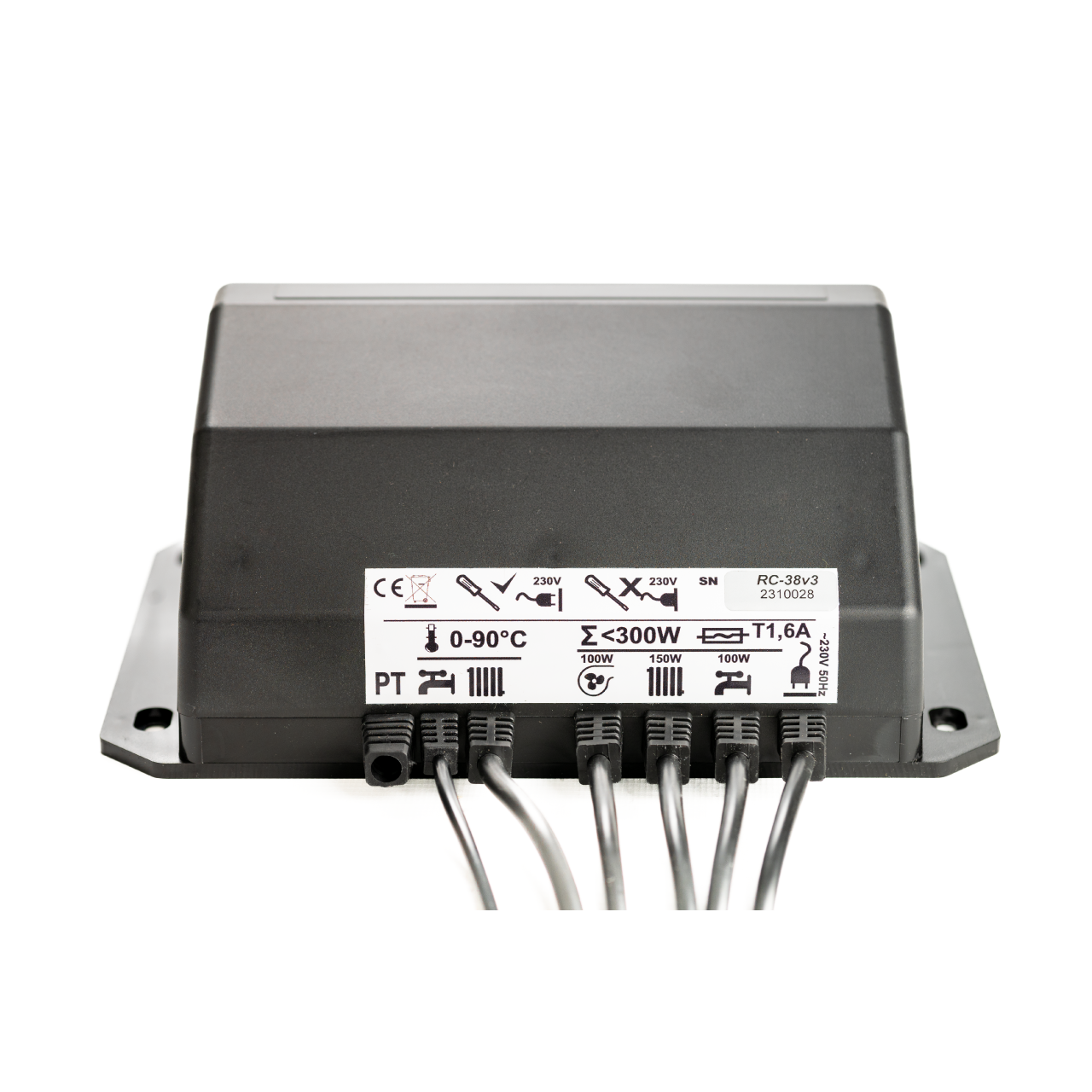

Sarcină maximă ieșiri	100W (Pompă ACM) /150W (Pompă IC) / 100W (Ventilator)
Conexiune termostat ambient	NU (Acest model nu suportă termostat de cameră)
Conexiune senzor gaze arse	NU (Acest model nu suportă senzor gaze arse)
Senzor temperatură centrală	0.6 m (4 fire, STB integrat, nu se poate prelungi)
Cabluri preinstalate	Alimentare cu ștecher (1.5 m), Pompă (1.5 m), Ventilator cu mufă C14 (0.6 m)





Întrebări și răspunsuri (Q&A)

• Pot prelungi cablul senzorului de temperatură pentru centrală (cel de 60 cm)? Nu, acest lucru este strict interzis. Cablul are 4 fire speciale și integrează protectorul termic bimetalic (STB). Orice tăiere, înnădire sau prelungire anulează protecția vitală la 92°C, ducând la daune majore și la un risc ridicat de supraîncălzire a cazanului.
• Dacă folosesc centrala vara doar pentru boiler, nu se încălzesc și caloriferele? Nu. Prin activarea funcției „Mod de vară”, controlerul oprește complet pompa de încălzire (IC) și direcționează agentul termic exclusiv către boiler. Pompa IC va fi activată de automatizare doar într-o situație excepțională, dacă centrala atinge pragul de alarmă, având rol strict de răcire de urgență a focarului.
• Se poate utiliza această automatizare dacă nu am instalat momentan un boiler (ACM)? Da, sistemul este perfect adaptabil. Din meniul de service se poate opta pentru funcționarea exclusivă a pompei de încălzire centrală. Astfel, controlerul va gestiona doar pompa IC și ventilatorul, circuitul destinat boilerului rămânând inactiv.

Notă tehnică importantă

• Termostat de cameră: Această automatizare este proiectată să controleze temperaturile exclusiv la nivelul cazanului și al boilerului. Echipamentul nu este prevăzut cu o conexiune pentru termostat de ambient.
• Sisteme cu Puffer: Modelul RC-38v3 nu este recomandat pentru instalații dotate cu rezervor de acumulare (puffer). Pentru acest tip de configurație, aveți nevoie de automatizări specifice, precum modelele RC-34v3 sau RC-46v3.
• Compatibilitate ventilator: Algoritmul intern este calibrat pentru ventilatoare de insuflare a aerului (care se opresc după atingerea țintei termice). Dacă centrala dumneavoastră funcționează cu un ventilator de exhaustare a fumului, vă rugăm să cereți sfatul unui specialist înainte de instalare.
• Riscuri electrice: Montajul echipamentului, conexiunile la rețeaua de 230V și setările avansate trebuie executate doar de către un electrician autorizat sau un instalator calificat.

Descarcă Manual RC-38v3.pdf
