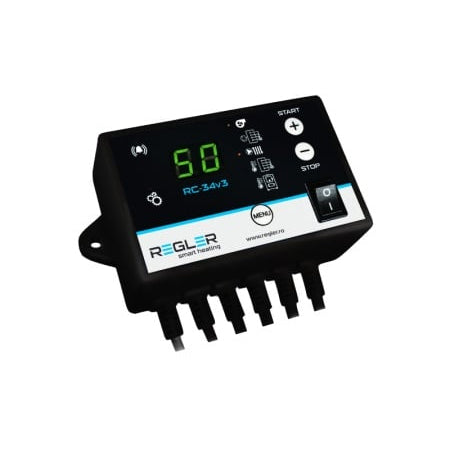

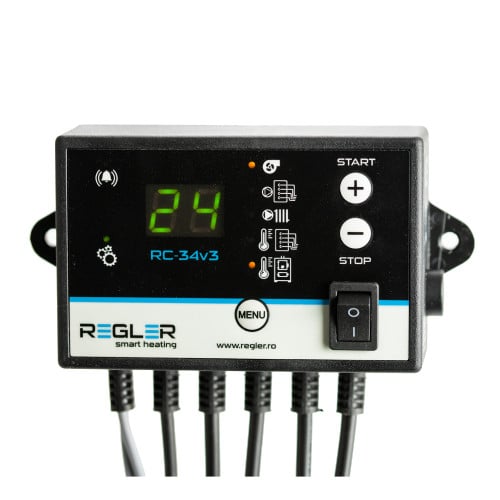

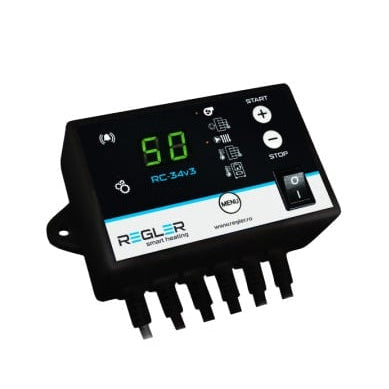

REGLER RC 34v3 puffer - controler pompă IC și puffer + ventilator (opțional termostat)

Controlerul REGLER RC-34v3 este o soluție inteligentă de automatizare concepută special pentru cazanele pe combustibil solid echipate cu rezervor de acumulare (puffer).

Dispozitivul optimizează stocarea și distribuția căldurii prin comanda precisă a pompei de încărcare a pufferului, a pompei de încălzire centrală (IC) și a ventilatorului suflantă.

Prin gestionarea eficientă a ecartului de temperatură și integrarea opțională a unui termostat de ambient, acest controler previne pierderile de energie și asigură un confort termic constant.



Funcționalitate și principiu de operare

Sistemul monitorizează continuu temperaturile din cazan și din puffer pentru a coordona optim componentele instalației hidraulice:

• Controlul pompei de încărcare puffer: Funcționarea se bazează strict pe diferența de temperatură (ΔT) dintre cazan și puffer. Pompa pornește doar când cazanul atinge temperatura minimă setată și diferența de temperatură este mai mare decât pragul de pornire (delta pornire). Se oprește când ecartul scade sub valoarea de oprire (delta oprire), asigurând transferul termic eficient și prevenind descărcarea căldurii din puffer înapoi în cazan când focul se stinge.
• Controlul pompei IC (încălzire centrală): Distribuția agentului termic către calorifere este activată atunci când temperatura măsurată direct în puffer depășește limita setată și se oprește la răcirea acestuia.
• Sincronizarea cu termostatul de cameră: La conectarea unui termostat de ambient (contact COM/NC), pompa IC va funcționa doar dacă există cerere de căldură în locuință și doar dacă pufferul este suficient de cald. Toate setările sunt salvate automat în memoria non-volatilă în caz de pană de curent.
• Controlul ventilatorului: Gestionează aportul de aer, oprind ventilatorul de insuflare atunci când centrala atinge temperatura țintă.



Funcții de siguranță

Pentru a proteja echipamentele și a garanta o exploatare fără riscuri, automatizarea dispune de următoarele mecanisme:

• Protecție la supraîncălzire și alarmă sonoră: La depășirea temperaturii critice (de alarmă) în cazan, controlerul emite un semnal sonor și pornește forțat pompele (pornire de urgență) pentru a evacua rapid excesul de căldură, ignorând complet starea termostatului de cameră.
• Senzor de siguranță STB: Pachetul include un senzor termic independent (STB) montat pe centrală, care oferă o redundanță vitală în prevenirea supraîncălzirii.
• Funcția Anti-Stop: Previne griparea rotoarelor pompelor în afara sezonului de încălzire, activându-le automat pentru 30 de secunde la intervale de 14 zile.
• Funcția Anti-Îngheț: Dacă senzorii detectează o scădere a temperaturii apei sub pragul minim de îngheț setat, pompa de circulație IC este activată automat pentru a proteja instalația.



Schemă de montaj:

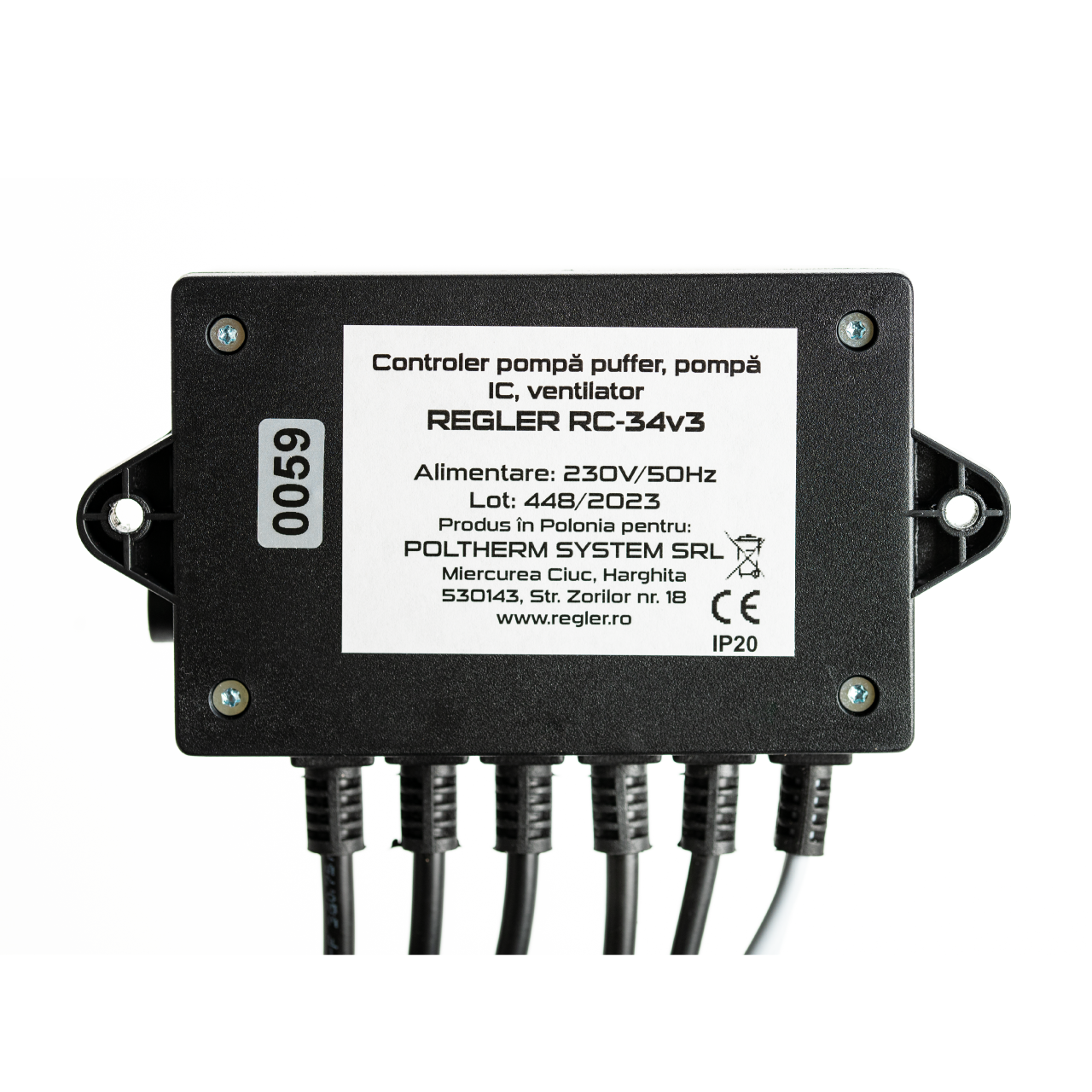

Caracteristici tehnice

Alimentare:	230V/50Hz
Putere max. ieșiri:	120W / ventilator 120W / pompa IC 120W / pompa puffer
Temperatură maximă senzori:	100°C / senzori de temperatură





Întrebări și răspunsuri (Q&A)

• Cum protejează setările „delta” energia acumulată în puffer? Funcția delta monitorizează diferența de temperatură. Pompa de încărcare funcționează exclusiv cât timp cazanul este mai fierbinte decât pufferul. Când focul scade în intensitate și cazanul se răcește raportat la puffer, pompa se oprește (la atingerea pragului delta oprire). Aceasta împiedică transferul invers de căldură, evitând situația în care pufferul ar încălzi inutil cazanul oprit.
• De ce funcționează pompa de încălzire (IC) pe baza temperaturii din puffer și nu din cazan? În sistemele cu puffer, acesta acționează ca un acumulator principal de energie termică. Pompa IC extrage apa caldă din puffer pentru a o trimite în locuință. Astfel, controlerul verifică direct dacă pufferul are suficientă energie stocată pentru a asigura încălzirea cerută de termostatul de cameră, oferind o autonomie extinsă.
• Ce se întâmplă dacă termostatul de cameră a oprit încălzirea, dar cazanul se supraîncălzește? Siguranța sistemului este prioritară. Chiar dacă termostatul de cameră oprește pompa IC pentru că în casă este cald, dacă în cazan se atinge temperatura de alarmă, controlerul va ignora comanda termostatului. Pompele vor porni automat în modul de urgență pentru a disipa căldura în instalație și a preveni avariile.



Notă tehnică importantă

• Risc de electrocutare: Echipamentul funcționează sub tensiune periculoasă. Montarea, instalarea cablurilor, efectuarea setărilor de bază și punerea în funcțiune trebuie realizate exclusiv de către personal tehnic calificat.
• Compatibilitate ventilatoare: Controlerul este proiectat cu un algoritm pentru ventilatoare de insuflare a aerului (oprește suflanta la atingerea temperaturii țintă). Dacă sistemul dumneavoastră necesită controlul unui ventilator de exhaustare (montat la coșul de fum), vă rugăm să consultați departamentul nostru tehnic sau un specialist în domeniu înainte de instalare.

Descarcă Manual RC-34v3.pdf
