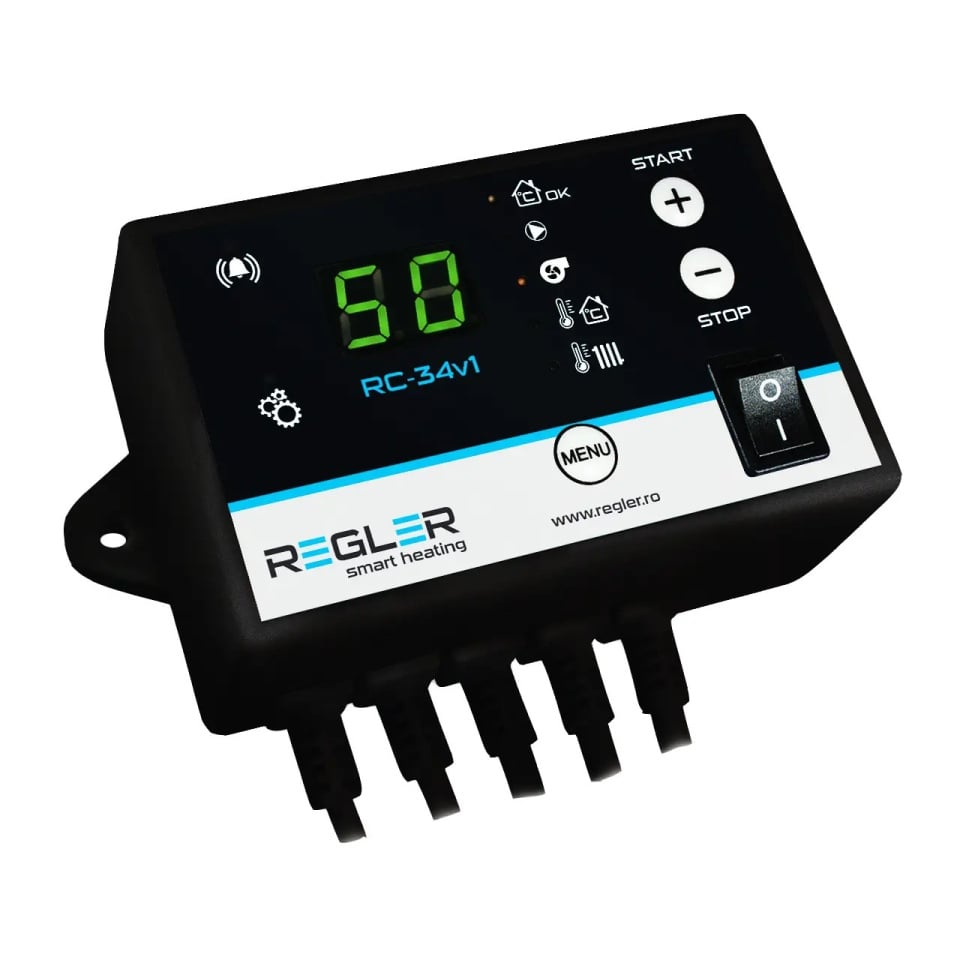

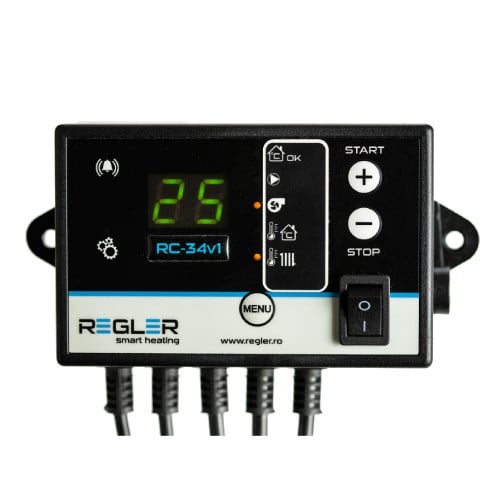

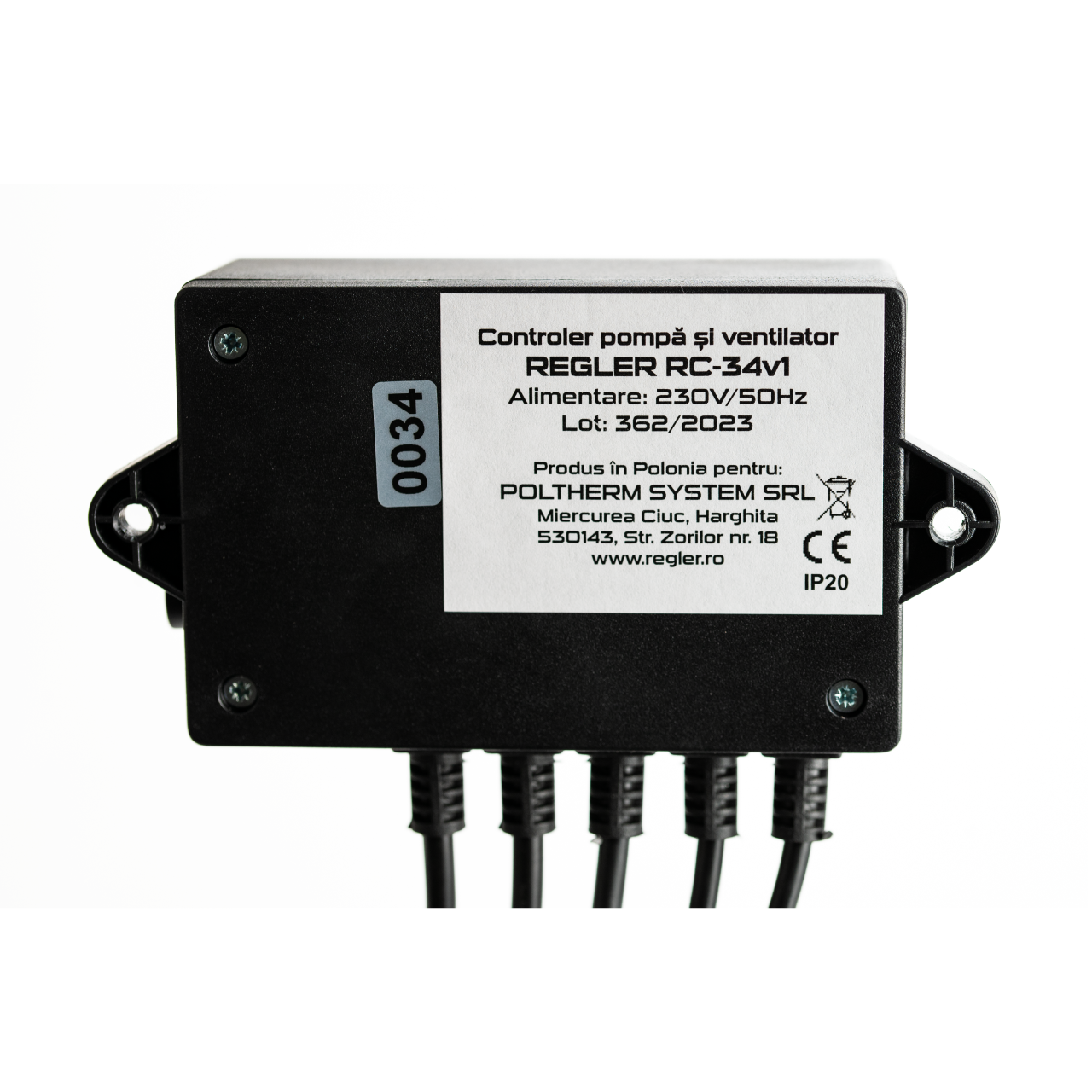

REGLER RC 34v1, comanda pompa IC si ventilator (opțional termostat)

Controlerul REGLER RC-34v1 este o soluție avansată de automatizare destinată cazanelor pe combustibil solid, proiectată pentru a gestiona simultan pompa de încălzire centrală (IC) și ventilatorul suflantă cu turație variabilă.

Acest dispozitiv optimizează procesul de ardere și distribuția agentului termic, permițând totodată controlul temperaturii ambientale prin conectarea unui termostat de cameră, reducând astfel consumul de combustibil și sporind confortul.



Funcționalitate și principiu de operare

Sistemul funcționează prin monitorizarea continuă a temperaturii cazanului și ajustarea echipamentelor periferice:

• Controlul ventilatorului (Suflantei): Dispozitivul nu doar pornește/oprește ventilatorul, ci realizează o modulare automată a turației. Pe măsură ce temperatura cazanului se apropie de valoarea setată, turația ventilatorului scade treptat, asigurând o ardere eficientă și prevenind inerția termică excesivă.
• Controlul pompei IC: Pompa este activată atunci când temperatura agentului termic depășește pragul setat de utilizator și se oprește când aceasta scade sub limită.
• Opțional termostat de ambient: Dacă este conectat un termostat de cameră, pompa va porni doar atunci când există cerere de căldură din locuință, condiționat de faptul că centrala este caldă.
• Memorie non-volatilă: În cazul unei pene de curent, toate setările sunt salvate automat, iar controlerul revine la starea de funcționare anterioară odată cu restabilirea alimentării.



Funcții de siguranță

Pentru protecția instalației și a utilizatorilor, REGLER RC-34v1 prioritizează siguranța prin următoarele mecanisme:

• Protecție la supraîncălzire: Dacă temperatura cazanului depășește pragul de alarmă, controlerul activează forțat pompa IC pentru a disipa căldura în calorifere (indiferent de starea termostatului de cameră) și declanșează o alarmă sonoră.
• Senzor STB : Pachetul include un senzor suplimentar de protecție termică (STB) pentru redundanță în siguranță.
• Funcția Anti-Stop: Pentru a preveni griparea rotorului pompei din cauza depunerilor de calcar în perioadele de inactivitate (vara), controlerul activează pompa timp de 30 de secunde la fiecare 14 zile.
• Funcția Anti-Îngheț: Dacă temperatura apei în cazan scade sub o limită critică (prag anti-îngheț), pompa este activată automat pentru a preveni înghețarea instalației.



Schemă de montaj:



Caracteristici tehnice

Alimentare:	230V/50Hz
Putere max. ieșiri:	120W / ventilator 120W / pompa IC
Temperatură maximă senzori:	100°C / senzori de temperatură

Întrebări frecvente (Q&A)

• Ce se întâmplă dacă termostatul de cameră oprește căldura, dar centrala se supraîncălzește? Siguranța are prioritate. Chiar dacă termostatul de cameră a oprit pompa deoarece în casă este cald, dacă controlerul detectează o temperatură de supraîncălzire în cazan, va ignora termostatul și va porni pompa de urgență pentru a răci centrala și a preveni avariile.
• Pot folosi acest controler fără termostat de cameră? Da, utilizarea unui termostat de ambient este opțională. Dacă nu conectați un termostat, controlerul va gestiona funcționarea pompei și a ventilatorului strict pe baza temperaturii apei din cazan și a setărilor introduse manual.
• Cum ajută modularea turației ventilatorului la economisirea combustibilului? Spre deosebire de ventilatoarele care merg doar la putere maximă, modularea reduce fluxul de aer pe măsură ce temperatura dorită este atinsă. Aceasta previne arderea violentă și inutilă a combustibilului, menținând o temperatură constantă a apei pentru o perioadă mai lungă, ceea ce optimizează consumul de lemne sau cărbuni.



Notă tehnică importantă

• Atenție: Acest echipament lucrează cu tensiuni periculoase (230V). Montarea, conectarea electrică și configurarea inițială trebuie efectuate exclusiv de către personal calificat (electrician sau instalator autorizat).
• Senzorii de temperatură trebuie fixați ferm pe țeavă sau în teaca imersată folosind pastă termoconductoare, dar cablurile acestora nu trebuie să intre în contact direct cu părțile fierbinți ale coșului de fum.
