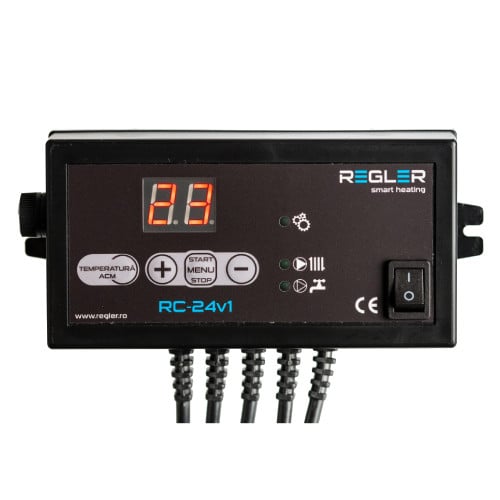

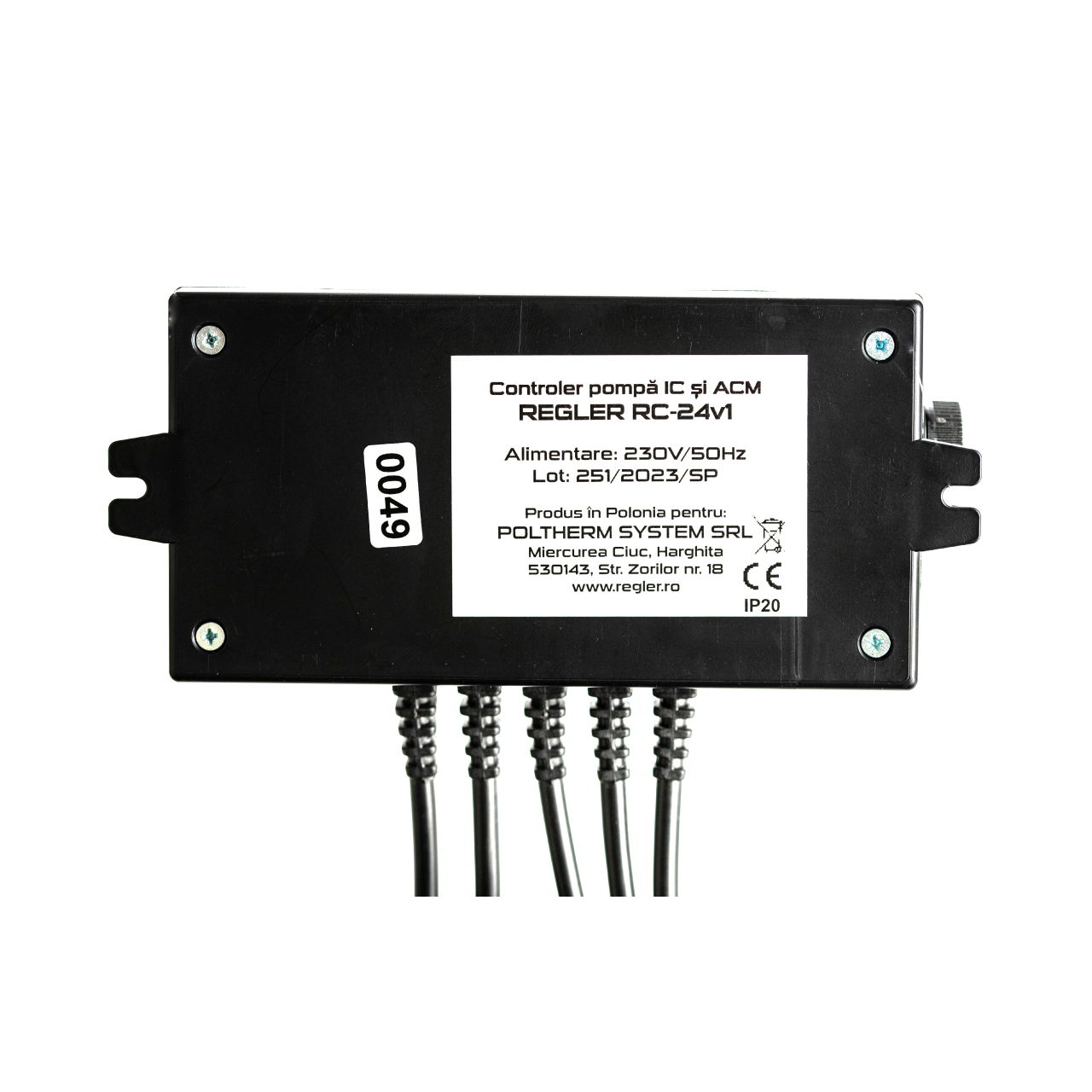

REGLER RC 24v1 - controler pompă IC și ACM (model standard)

Controlerul REGLER RC-24v1 este o automatizare eficientă și versatilă, proiectată pentru a comanda simultan și independent pompa de încălzire centrală (IC) și pompa de apă caldă menajeră (ACM - boiler). Un avantaj major al acestui model este flexibilitatea sa: circuitul destinat boilerului poate fi utilizat alternativ pentru a controla o pompă de protecție pe retur (by-pass). Asigurând un transfer termic optimizat și prevenind funcționarea inutilă a pompelor, dispozitivul prelungește durata de viață a instalației și reduce consumul de energie electrică.

Funcționalitate și principiu de operare

Sistemul gestionează independent cele două circuite hidraulice, pentru a asigura confortul termic și prepararea apei calde:

• Controlul pompei de încălzire centrală (IC): Pompa pornește automat când apa din cazan atinge pragul minim setat și se oprește atunci când centrala se răcește (de exemplu, la stingerea focului), prevenind astfel răcirea caloriferelor prin recircularea apei reci.
• Controlul pompei de apă caldă menajeră (ACM): Funcționarea acestei pompe este strict condiționată de ambii senzori. Ea pornește doar dacă apa din centrală a atins temperatura de activare și funcționează numai dacă centrala este mai caldă decât apa din boiler. Procesul de preparare a apei calde se oprește în două situații: fie când apa din rezervorul ACM a ajuns la temperatura setată, fie dacă focul se stinge și centrala se răcește sub pragul de pornire a pompei ACM.
• Utilizare alternativă (Protecție retur / By-pass): Controlerul oferă opțiunea de a folosi ieșirea ACM pentru a comanda o pompă de by-pass. În acest scenariu tehnic, senzorul ACM se montează direct pe țeava de retur a instalației, ajutând la protejarea cazanului împotriva condensului acid și a șocurilor termice.
• Memorie non-volatilă: În cazul unei întreruperi a alimentării cu energie electrică, toate setările sunt memorate. Dispozitivul își reia automat funcționarea la parametrii configurați imediat ce tensiunea revine.

Funcții de siguranță

Pentru a asigura o exploatare fără riscuri a instalației de încălzire, modelul RC-24v1 include mecanisme de protecție esențiale:

• Alarmă acustică la supraîncălzire: Dacă senzorul centralei termice detectează o temperatură critică ce depășește valoarea de 90°C, controlerul va emite imediat un semnal sonor puternic, alertând utilizatorul despre riscul de fierbere.
• Funcția Anti-stop: Previne griparea și blocarea mecanică a rotoarelor pompelor pe durata sezonului de vară (când încălzirea este oprită). Această funcție activează automat pompele de recirculare timp de 1 minut la fiecare 7 zile.

Schemă de montaj:

Caracteristici tehnice

Alimentare:	230V/50Hz
Putere max. ieșiri:	200W / pompa IC 200 W / pompa ACM
Temperatură maximă senzori:	100°C / senzori de temperatură
Interval de setare:	10°C - 85°C
Histereză:	2°C



Întrebări frecvente (Q&A)

• Cum funcționează pompa de la centrală (IC)? Pompa IC este programată să pornească imediat ce senzorul detectează o temperatură mai mare decât cea setată, asigurând circulația agentului termic în calorifere.
• Care este diferența la controlul pompei de ACM? Spre deosebire de pompa IC, la pompa de ACM puteți seta atât o temperatură de pornire, cât și una de oprire, pentru a menține apa din boiler la nivelul dorit fără risipă de energie.
• Ce senzori primesc în pachet? Pachetul include doi senzori de temperatură distincți: unul pentru circuitul de încălzire centrală (IC) și unul pentru circuitul de apă caldă menajeră (ACM).

Descarcă Manual RC-24v1.pdf
