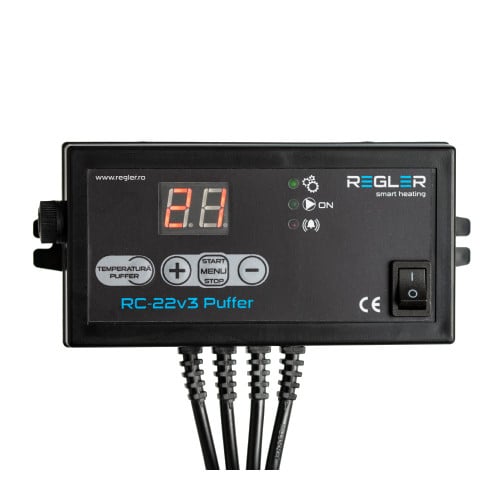

REGLER RC 22v3 puffer - controler pompă încărcare puffer (model standard)

Controlerul REGLER RC-22v3 puffer este o automatizare dedicată și extrem de eficientă, proiectată special pentru a comanda pompa de încărcare a rezervorului de stocare (puffer).

Dispunând de un algoritm inteligent pentru gestionarea diferenței de temperatură, rolul său principal este de a asigura transferul termic într-o singură direcție: din centrala termică pe lemne către puffer.

Prin blocarea întoarcerii căldurii înapoi în cazan, acest dispozitiv maximizează acumularea de energie, previne pierderile termice și garantează o încărcare la eficiență maximă a întregului sistem hidraulic.

Funcționalitate și principiu de operare

Sistemul automatizează procesul de transfer termic având la bază toți parametrii necesari pentru o interacțiune perfectă între cazan și rezervorul de acumulare:

• Control inteligent al pompei de încărcare: Pompa pornește doar atunci când apa din centrală atinge temperatura minimă setată de utilizator. La sfârșitul ciclului de ardere, când temperatura scade sub pragul setat, pompa se oprește definitiv.
• Transfer termic unidirecțional (Funcția Delta T): Aceasta este inima sistemului. Pompa funcționează exclusiv dacă temperatura măsurată în centrala termică este mai mare decât cea din puffer (cu o diferență setabilă). Astfel, se elimină complet riscul ca pufferul să își cedeze căldura înapoi în cazanul care s-a răcit, păstrând energia pentru încălzirea locuinței.
• Histerezis reglabil: Previne pornirile și opririle dese și inutile ale pompei în jurul temperaturii de prag, asigurând o uzură minimă a echipamentelor.
• Memorie non-volatilă: În eventualitatea unei pene de curent, toate setările și parametrii configurați sunt salvați în siguranță, echipamentul reluându-și funcționarea normală imediat ce tensiunea revine.

Funcții de siguranță

Pentru a proteja atât centrala termică, cât și pompa de circulație, modelul RC-22v3 integrează funcții vitale de avertizare și prevenție:

• Protecție proactivă la supraîncălzire: Utilizatorul poate seta un prag de alarmă (între 80-95°C). Dacă apa din centrală atinge această valoare critică, controlerul va forța pornirea pompei pentru a descărca rapid excesul periculos de căldură direct în puffer.
• Avertizare acustică: Pe lângă pornirea pompei, depășirea temperaturii de alarmă declanșează un semnal sonor puternic, alertând imediat utilizatorul de starea centralei.
• Funcția Anti-stop: Previne griparea și blocarea mecanică a rotorului pompei în timpul verii (când instalația nu este folosită), pornind automat pompa de recirculare timp de 1 minut la fiecare 7 zile.

Schemă de montaj:

Caracteristici tehnice

Alimentare:	230V/50Hz
Putere max. ieșiri:	200W / pompa
Temperatură maximă senzori:	100°C / senzori de temperatură
Interval de setare:	10°C - 85°C
Histereză:	2°C (fixă)



Întrebări frecvente (Q&A)

• Ce înseamnă că acest controler funcționează pe bază de diferență de temperatură? Înseamnă că RC-22v3 compară constant căldura din centrală cu cea din puffer. Pompa este pornită doar atunci când centrala este mai caldă decât pufferul, garantând că nu vei muta niciodată apă mai rece în rezervorul de stocare.
• Se poate seta pragul de temperatură pentru încărcare? Da, intervalul de setare este între 10°C și 85°C, permițând ajustarea exactă a momentului în care doriți să înceapă transferul termic.
• Ce accesorii sunt incluse în pachet? Unitatea de control vine echipată cu cablajele pentru pompă și mufe, plus senzorul de temperatură necesar monitorizării.

Descarcă Manual RC-22v3 puffer.pdf
