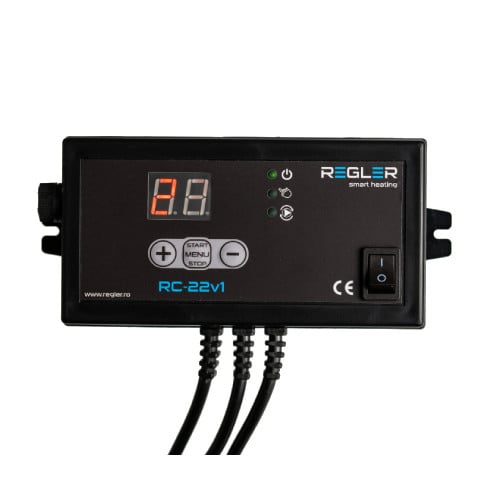

REGLER RC 22v1 - controler pompă cu afișaj LED (funcționare peste temp. setată)

Controlerul REGLER RC-22v1 este o automatizare simplă, fiabilă și eficientă, proiectată exclusiv pentru a comanda pompa de circulație a sistemului de încălzire centrală (IC).

Rolul său esențial este de a optimiza transferul termic din cazan: pornește pompa doar atunci când apa atinge temperatura setată și o oprește automat când cazanul se răcește (de exemplu, după epuizarea combustibilului).

Această funcționare inteligentă previne rularea inutilă a pompei, generând economii vizibile de energie electrică, reducând costurile de operare și prelungind considerabil durata de viață a instalației.



Funcționalitate și principiu de operare

Dispozitivul se concentrează pe o singură sarcină hidraulică majoră, pe care o execută impecabil datorită unei interfețe minimaliste și ușor de utilizat:

• Controlul pompei de încălzire (IC): Acționează strict pe baza datelor citite de senzor. Odată ce agentul termic atinge pragul minim configurat, pompa este activată pentru a trimite căldură în locuință. Când focul se stinge și apa se răcește sub pragul setat, pompa este decuplată pentru a nu răci caloriferele prin recircularea apei reci.
• Interfață simplă și rapidă: Parametrii se ajustează rapid din panoul frontal. Prin apăsarea tastei „MENU”, parametrul de temperatură pentru activarea pompei va începe să clipească. Setarea dorită se obține cu ajutorul tastelor „+” și „-”, iar pentru salvare și ieșire se apasă din nou „MENU”.
• Mod de operare manuală: Utilizatorul are posibilitatea de a forța pornirea sau oprirea pompei direct din consolă. Prin simpla apăsare a tastei „+”, funcția manuală este activată sau dezactivată instantaneu, fiind extrem de utilă pentru testele de sezon sau aerisirea instalației.

Funcții de siguranță

Deși este un controler compact, RC-22v1 este dotat cu mecanisme esențiale pentru a proteja atât instalația, cât și componentele mecanice:

• Alarmă acustică la supraîncălzire: Controlerul monitorizează constant temperatura. Dacă apa din centrală atinge valoarea critică de 90°C, dispozitivul va emite un semnal sonor puternic de avertizare, alertând utilizatorul cu privire la riscul iminent de fierbere.
• Sistem Anti-stop: Protejează rotorul pompei de circulație împotriva gripării și blocării mecanice cauzate de depunerile de calcar pe perioada verii. Funcția acționează automat pompa timp de 1 minut la fiecare 7 zile (în afara sezonului de încălzire).



Schemă de montaj:

Caracteristici tehnice

Alimentare:	230V/50Hz
Putere max. ieșiri:	200W / pompa
Temperatură maximă senzori:	100°C / senzori de temperatură



Întrebări frecvente (Q&A)

• Ce face exact controlerul RC-22v1? Comandă pornirea pompei doar atunci când temperatura crește peste pragul setat și o oprește automat când cazanul se răcește (de exemplu, după stingerea focului).
• Ce conține pachetul produsului? Pachetul este complet pentru instalare, incluzând controlerul, cablajele necesare cu mufe pentru pompă și senzorul de temperatură.
• Care este limita de putere pentru pompa conectată? Controlerul suportă o pompă de circulație cu o putere maximă de 200W.

Descarcă Manual RC-22v1.pdf
