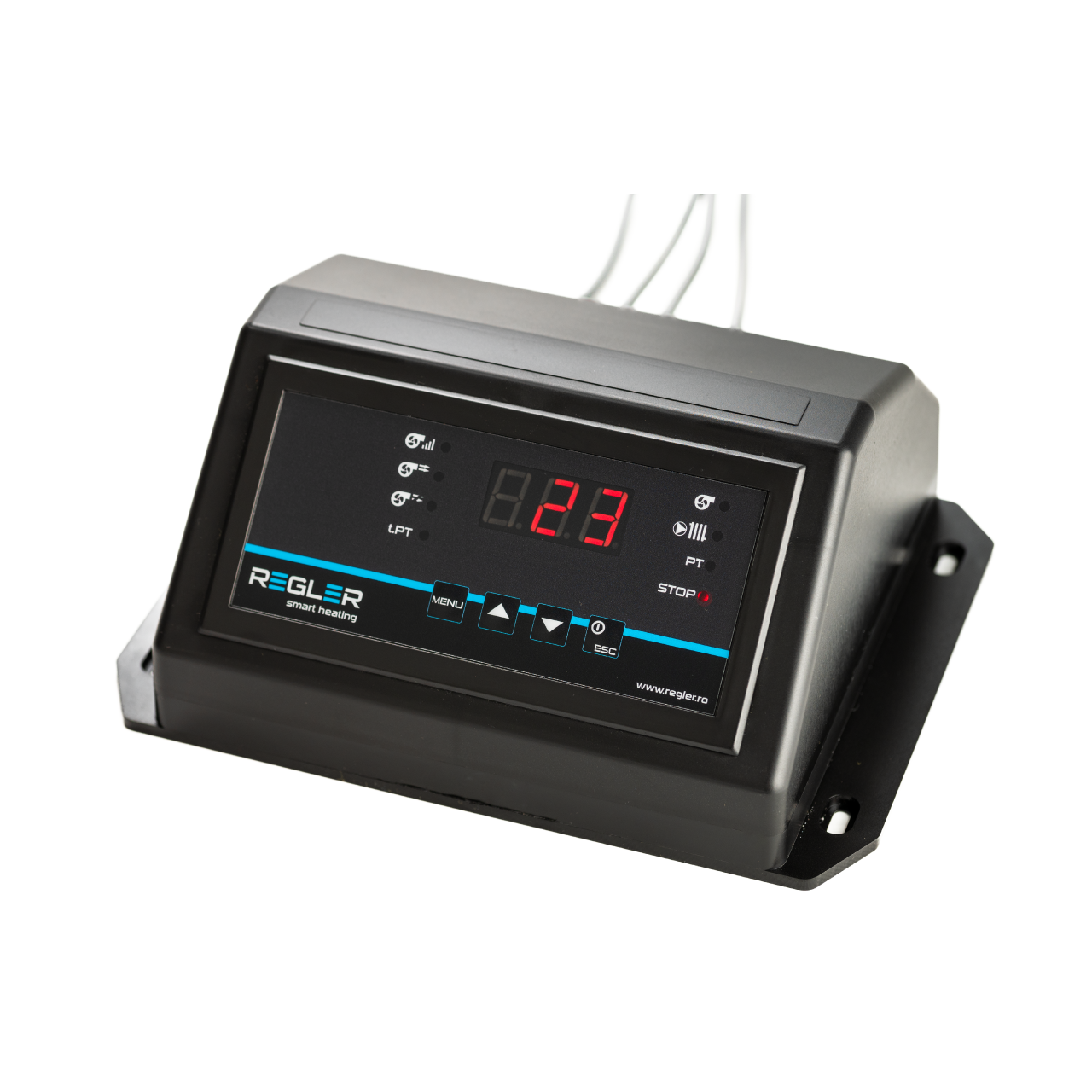

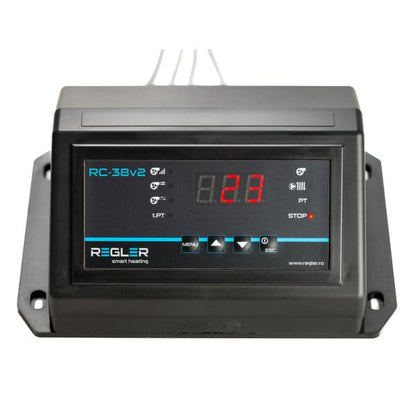

REGLER RC 38v2 - controler pompă IC și ventilator (opțional senzor gaze evacuare)

Controlerul REGLER RC-38v2 reprezintă o soluție performantă de automatizare, integrată într-o carcasă cu un design ergonomic actualizat, destinată cazanelor pe combustibil solid (lemn, cărbune, cocs etc.).

Acest dispozitiv este proiectat special pentru a comanda direct pompa de încălzire centrală (IC) și ventilatorul suflantă.

Prin optimizarea tirajului forțat și posibilitatea adăugării (opțional) unui senzor pentru gazele de evacuare, echipamentul previne formarea gudronului, diminuează masiv consumul de combustibil și blochează pierderile de căldură prin coșul de fum, maximizând randamentul centralelor cu tiraj natural sau gazeificare.

Funcționalitate și principiu de operare

Sistemul gestionează arderea și transferul termic folosind algoritmi adaptați la parametrii cazanului, oferind și opțiunea de a monitoriza gazele evacuate:

• Controlul pompei de circuit (IC): Gestionează circulația agentului termic către calorifere, pornind și oprind pompa la pragurile de temperatură definite de utilizator, asigurând astfel o distribuție optimă a căldurii.
• Modularea inteligentă a suflantei: Adaptează automat și continuu turația ventilatorului în raport cu temperatura apei din centrală. Această funcție garantează o ardere stabilă și puternică, eliminând fluctuațiile bruște de temperatură.
• Managementul evacuării (Opțional): Placa de bază include un conector (PT) dedicat unui senzor de gaze arse PT1000. Dacă acesta este montat, controlerul oprește ventilatorul atunci când detectează că gazele din coșul de fum devin prea fierbinți. Acest proces păstrează energia termică în focar și prelungește considerabil autonomia centralei.
• Memorie non-volatilă: În situația unei întreruperi a alimentării cu energie electrică, toate setările efectuate sunt salvate în memoria internă, iar dispozitivul își reia funcționarea normală imediat ce tensiunea revine.

Funcții de siguranță

Pentru a asigura integritatea instalației termice, modelul RC-38v2 este echipat cu o serie de protecții software și hardware stricte:

• Protecție termică software: Utilizatorul poate seta un prag de alarmă cuprins între 70°C și 90°C. La atingerea acestei valori, automatizarea activează forțat pompa IC pentru a evacua excesul de căldură din cazan către rețeaua de calorifere.
• Siguranță hardware (STB): Senzorul de temperatură al centralei conține un comutator bimetalic independent. Dacă apa atinge pragul critic de 92°C, acest senzor taie fizic alimentarea cu curent a ventilatorului, stingând focul. Ventilatorul va putea reporni doar după ce cazanul se răcește la valoarea sigură de 60°C.
• Sistem Anti-stop: Previne griparea mecanică a rotorului pompei în timpul verii (când încălzirea este oprită), acționând pompa automat timp de 1 minut la fiecare 7 zile.
• Sistem Anti-îngheț: Dacă sistemul este oprit iarna și temperatura apei din conducte scade sub pragul de 7°C, pompa de recirculare pornește automat pentru a preveni înghețul și spargerea instalației.



Schemă de montaj:

Caracteristici tehnice

Parametru tehnic	Valoare / Detalii specifice
Sarcină maximă ieșiri	150W (Pompă IC) / 120W (Ventilator)
Conexiune termostat ambient	NU (Acest model nu suportă termostat de cameră)
Senzor gaze arse	Opțional PT,1000
Senzor temperatură centrală	0.6 m (4 fire, STB integrat, nu se poate prelungi)

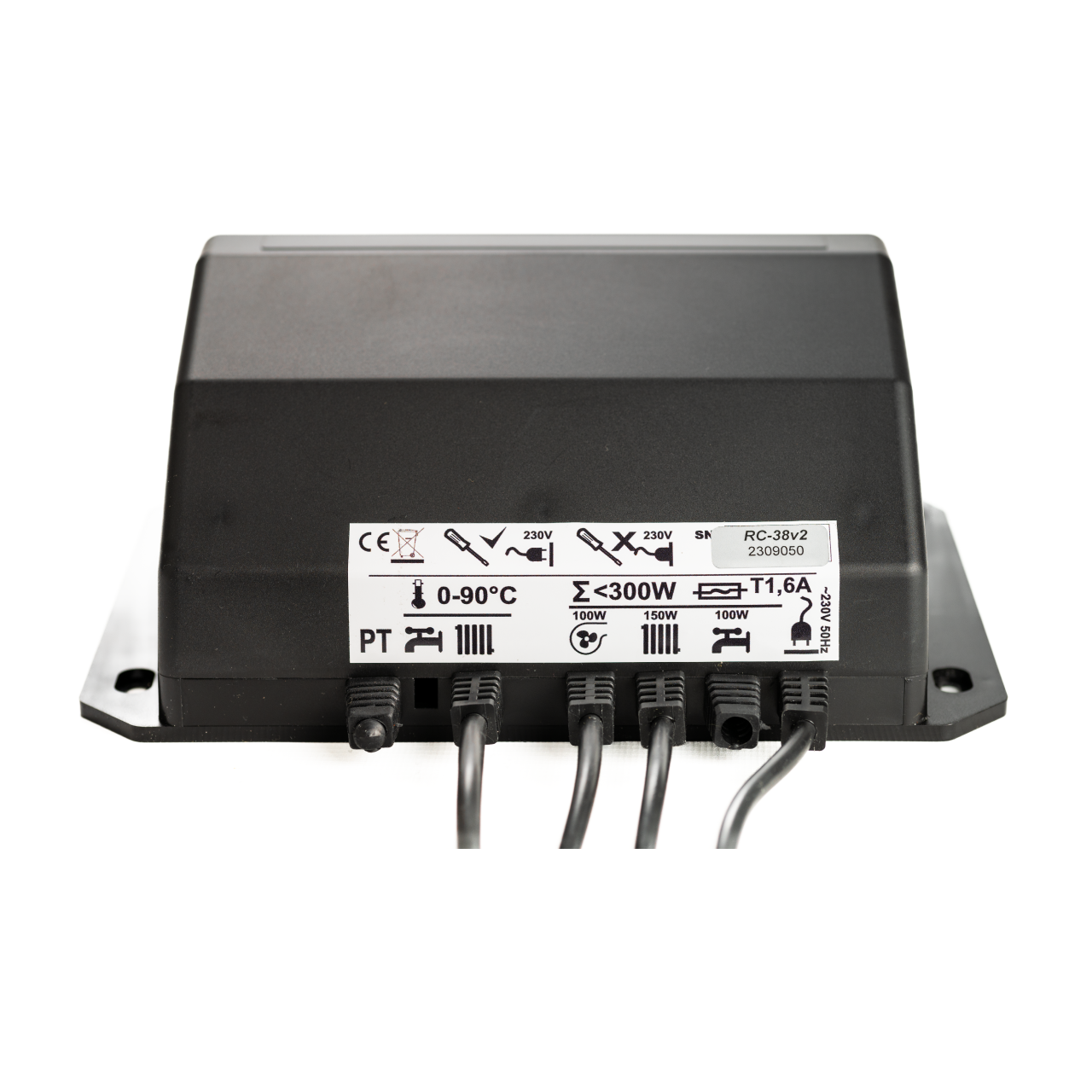

Cabluri preinstalate	Alimentare cu ștecher (1.5 m), Pompă (1.5 m), Ventilator cu mufă C14 (0.6 m)



Întrebări și răspunsuri (Q&A)

• De ce este utilă achiziționarea senzorului opțional de gaze arse? Fără monitorizarea coșului de fum, o cantitate uriașă de căldură se pierde prin evacuare. Senzorul opțional permite controlerului să oprească suflanta când gazele sunt prea calde, forțând menținerea căldurii în interiorul centralei. Rezultatul direct este o reducere substanțială a consumului de lemne.
• Pot conecta un termostat de ambient la modelul RC-38v2? Nu. Acest dispozitiv este conceput să controleze instalația termică exclusiv pe baza temperaturii apei din cazan (și opțional a gazelor arse). Nu este prevăzut cu o intrare pentru termostat de cameră.
• Este permisă prelungirea cablului senzorului de temperatură dacă centrala este mai departe? Nu, sub nicio formă. Cablul de 60 cm dispune de 4 fire speciale deoarece integrează comutatorul de siguranță bimetalic (STB). Tăierea sau modificarea acestuia anulează protecția la 92°C, provocând defectarea sistemului și risc major de supraîncălzire a centralei.

Notă tehnică importantă

• Puffer: Această automatizare nu este destinată sistemelor complexe cu rezervor de acumulare (puffer). Pentru acele configurații, sunt necesare modele care comandă două pompe distincte, precum RC-34v3 sau RC-46v3.
• Tip ventilator: Algoritmul dispozitivului este calibrat strict pentru ventilatoare de insuflare a aerului (care împing aerul în focar și se opresc la atingerea temperaturii). Dacă centrala dumneavoastră funcționează cu un ventilator de exhaustare (montat pe coș), consultați obligatoriu departamentul nostru tehnic.
• Siguranță electrică: Instalarea fizică, realizarea legăturilor electrice (230V) și punerea în funcțiune trebuie efectuate exclusiv de către un personal tehnic calificat sau un electrician autorizat.

Descarcă Manual RC-38v2.pdf
