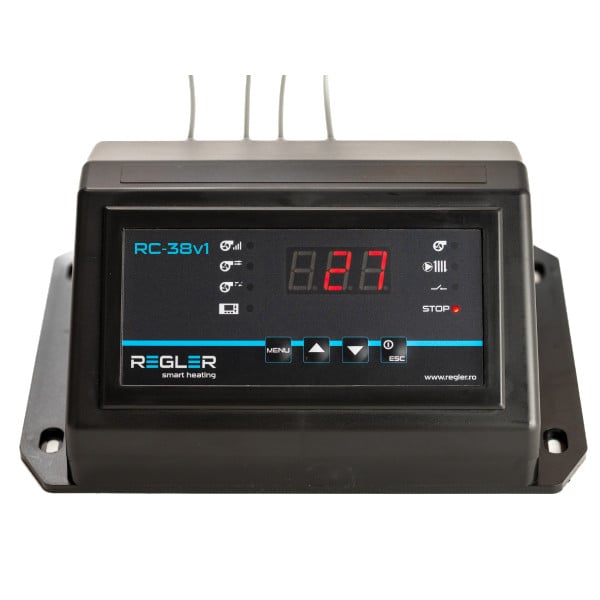

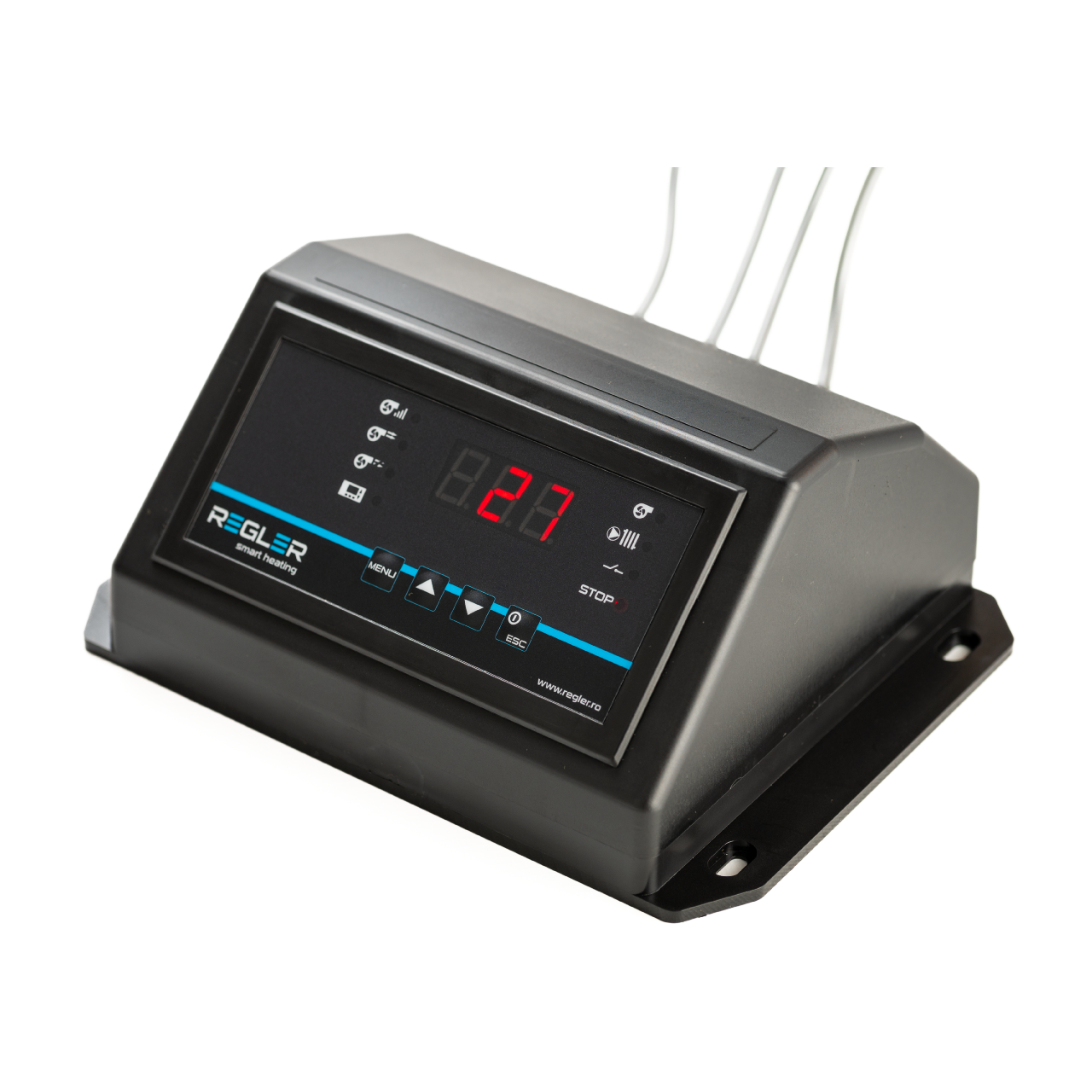

REGLER RC 38v1 - controler pompă IC și ventilator (opțional termostat de cameră)

Controlerul REGLER RC-38v1 reprezintă o soluție fiabilă de automatizare, prezentată într-o carcasă reproiectată pentru o integrare ergonomică, destinată cazanelor pe combustibil solid (lemn, cărbune, cocs etc.).

Acest dispozitiv este conceput special pentru a comanda direct pompa de încălzire centrală (IC) și ventilatorul suflantă, garantând o temperatură constantă și o ardere optimizată. Opțional, se poate conecta un termostat de cameră, pentru un confort sporit.

Fiind un model extrem de versatil și compatibil cu majoritatea mărcilor consacrate (precum Viadrus, Ferroli sau Burnit), previne eficient supraîncălzirea, reduce consumul de lemne și elimină acumularea gazelor de ardere periculoase.

Funcționalitate și principiu de operare

Sistemul gestionează complet dinamica arderii și distribuția căldurii, bazându-se pe algoritmi avansați pentru a adapta funcționarea la specificul instalației dumneavoastră:

• Gestionarea pompei de încălzire (IC): Circulația agentului termic este controlată automat. Pompa pornește atunci când apa din cazan atinge pragul minim setat de utilizator și se oprește doar atunci când temperatura scade cu 3°C sub această valoare.
• Ajustarea inteligentă a ventilatorului: Turația suflantei nu este fixă, ci este modulată continuu. Pe măsură ce centrala se apropie de temperatura dorită, viteza ventilatorului scade treptat (putând fi limitată între 1-70%). De asemenea, funcția de insuflări periodice menține jarul aprins în perioadele de repaus.
• Integrare cu termostat de ambient: Acest model permite conectarea unui termostat de cameră direct pe placa de bază. Astfel, pompa IC va funcționa doar atunci când locuința necesită căldură, aducând un plus major de confort și economie.
• Salvarea automată a setărilor: Dispune de o memorie internă non-volatilă. În eventualitatea unei întreruperi de curent, toți parametrii de funcționare rămân salvați, iar echipamentul își reia activitatea normală la revenirea tensiunii.

Funcții de siguranță

Pentru exploatarea în deplină siguranță a cazanelor cu încălzire directă, modelul RC-38v1 este echipat cu o serie de protecții esențiale:

• Protecție termică bimetalică (STB): Hardware-ul senzorului de temperatură include un comutator de siguranță independent. Dacă apa din centrală atinge valoarea critică de 90°C, acesta întrerupe fizic curentul către ventilator, stopând imediat alimentarea focului cu oxigen.
• Mecanism de siguranță la defectarea senzorului: Dacă echipamentul detectează o avarie la nivelul senzorului de temperatură, va opri instantaneu suflanta și va porni continuu pompa IC pentru a disipa căldura rămasă și a preveni fierberea apei.
• Sistem Anti-stop: Protejează rotorul pompei de circulație împotriva blocării cauzate de depunerile de calcar din timpul verii, acționând pompa automat timp de 10 secunde la fiecare 10 zile.



Schemă de montaj:

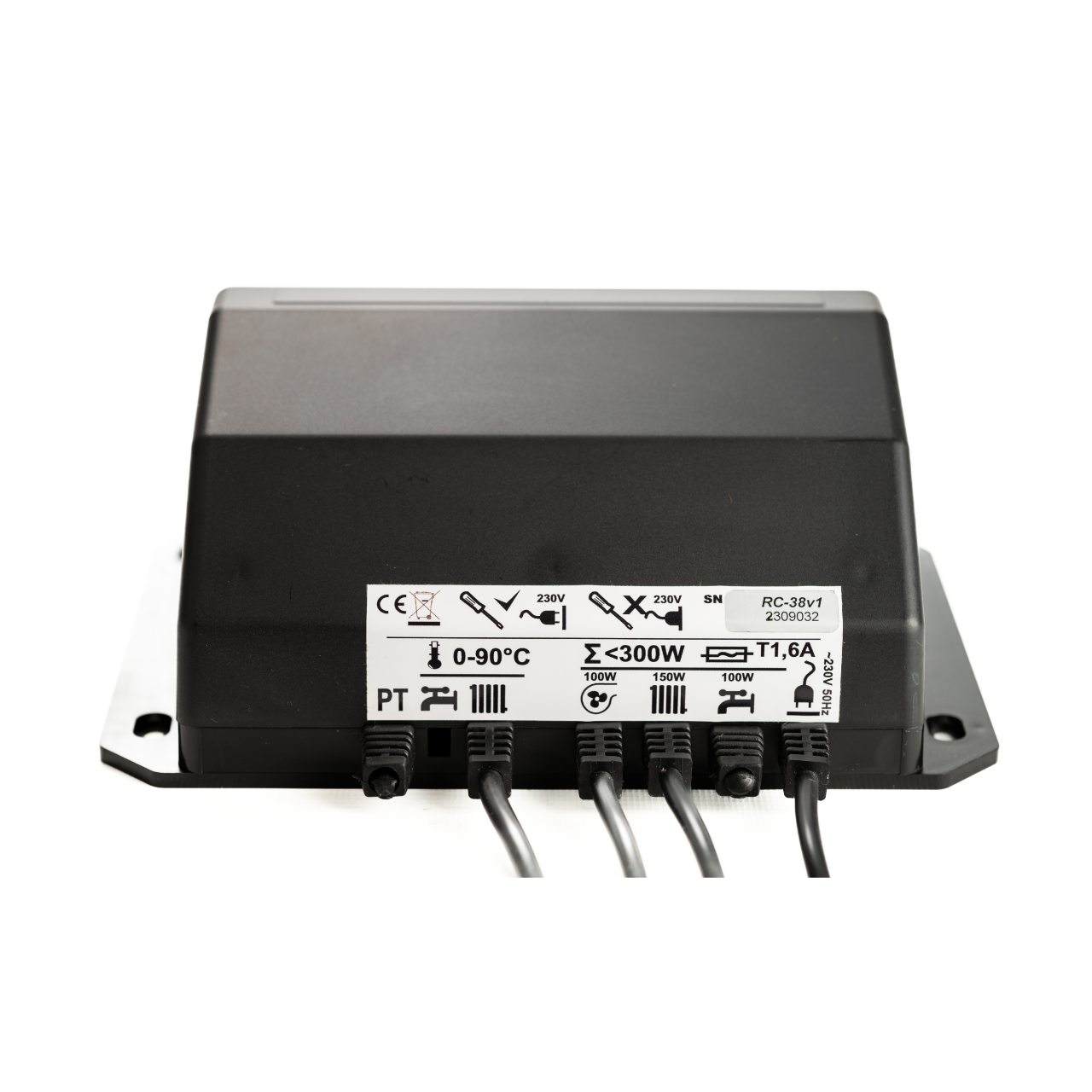

Caracteristici tehnice

Parametru tehnic	Valori și detalii
Setare temperatură cazan	35 – 80°C (Histereză: 1 - 5°C)
Setare temperatură pompă	Pornire: 20 – 70°C / Oprire: -3°C sub pornire
Control ventilator	1 - 10 trepte (10%), Viteză minimă 1 - 70%
Temperatură de alarmă	60 – 90°C (Setare din fabrică: 85°C)
Senzor temperatură centrală	0.6 m (Cablaj cu 4 fire + comutator STB integrat)
Lungime cablu alimentare	1.5 m (cu ștecher)
Lungime cablu ventilator	0.6 m (cu mufă standard C14)
Putere max. ventilator	120 W
Putere max. pompă	150 W

Întrebări și răspunsuri (Q&A)

• De ce nu este permisă tăierea sau prelungirea cablului de la senzorul centralei? Cablul de 60 cm conține 4 fire speciale necesare funcționării comutatorului bimetalic (STB) integrat în senzor. Orice modificare (tăiere, înnădire, prelungire) va anula funcția critică de protecție la supraîncălzire (pragul de 90°C), ceea ce poate duce la fierberea cazanului și la anularea garanției.
• Pot folosi acest model pentru o instalație complexă care include un puffer? Nu. Modelul RC-38v1 (la fel ca RC-36v1) este optimizat strict pentru sisteme clasice cu încălzire directă. Dacă instalația dumneavoastră dispune de un rezervor de acumulare (puffer), vă recomandăm automatizări care comandă două pompe distincte, precum modelele RC-34v3 sau RC-46v3.
• Cum reacționează sistemul la supraîncălzire dacă termostatul de cameră a oprit căldura? Siguranța hidraulică a centralei are întotdeauna prioritate. Chiar dacă termostatul de ambient nu cere căldură și a oprit pompa, atingerea temperaturii de alarmă sau a pragului STB de 90°C va forța controlerul să repornească pompa de circulație (IC) pentru a evacua energia termică în exces din cazan.

Notă tehnică importantă

• Tip ventilator compatibil: Algoritmul dispozitivului este calibrat exclusiv pentru ventilatoare de insuflare a aerului (care se opresc la atingerea temperaturii țintă). Dacă intenționați să îl folosiți pentru un ventilator de exhaustare (montat pe coșul de fum), consultați în prealabil departamentul nostru tehnic.
• Siguranță electrică: Echipamentul gestionează componente alimentate la 230V. Instalarea fizică, conexiunile electrice și configurarea inițială trebuie realizate exclusiv de către un instalator autorizat sau un electrician calificat.

Descarcă Manual RC-38v1.pdf
