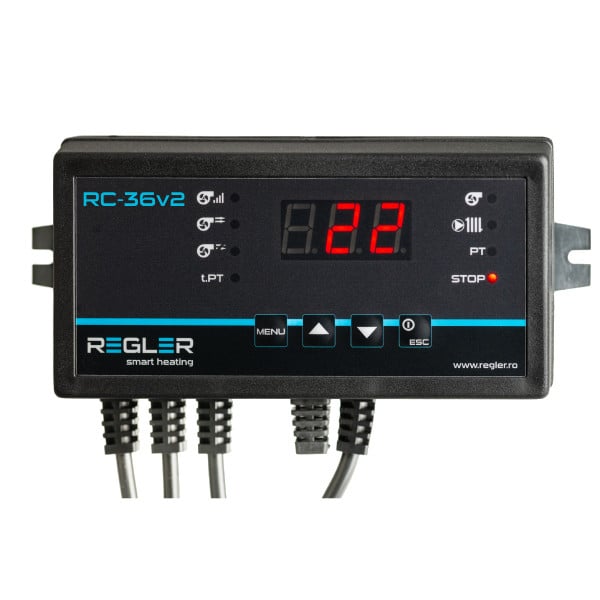

REGLER RC 36v2 - controler pompă IC și ventilator (opțional senzor gaze evacuare)

Controlerul REGLER RC-36v2 este o soluție avansată de automatizare destinată cazanelor pe combustibil solid (lemn, cărbune, cocs), proiectată special pentru a comanda direct pompa de încălzire centrală (IC) și ventilatorul suflantă.

Prin optimizarea tirajului și posibilitatea integrării (opțional) unui senzor de gaze arse, acest dispozitiv elimină depunerile de gudron, reduce semnificativ consumul de combustibil și previne pierderile termice prin coșul de fum.

Este ideal pentru maximizarea randamentului centralelor clasice cu tiraj natural sau cu gazeificare, asigurând o ardere constantă, eficientă și sigură.



Funcționalitate și principiu de operare

Sistemul automatizează arderea și distribuția agentului termic utilizând algoritmi adaptați la starea termică a cazanului, având și posibilitatea de a analiza evacuarea:

• Controlul pompei de încălzire (IC): Controlează circulația apei pe baza temperaturii citite de senzorul montat pe centrală, pornind și oprind pompa la pragurile setate de utilizator pentru a asigura transferul optim de căldură.
• Modularea automată a ventilatorului: Ajustează inteligent și continuu turația suflantei în funcție de temperatura apei, asigurând o ardere puternică și constantă, fără fluctuații bruște.
• Managementul gazelor arse (Opțional): Placa de bază dispune de o intrare (conector PT) pentru un senzor de gaze arse PT1000. Dacă acesta este instalat, controlerul monitorizează temperatura din coșul de fum. Când gazele devin prea fierbinți (semn că se pierde energie prin coș), sistemul reduce viteza ventilatorului, păstrând căldura în focar. Această funcție crește considerabil autonomia centralei.
• Memorie non-volatilă: Similar cu alte echipamente din gama Regler, în eventualitatea unei pene de curent, toți parametrii configurați sunt memorați, iar dispozitivul își reia automat funcționarea la revenirea tensiunii.



Funcții de siguranță

Fiind destinat managementului arderii combustibilului solid, controlerul integrează mecanisme esențiale (hardware și software) pentru prevenirea avariilor:

• Protecție software la supraîncălzire: Utilizatorul poate seta un prag de alarmă între 70-90°C. La atingerea acestuia, controlerul activează forțat pompa circuitului de încălzire pentru a disipa excesul de căldură în calorifere.
• Protector termic STB (Hardware): Senzorul de temperatură al centralei are încorporat un comutator bimetalic de siguranță. Dacă apa atinge pragul critic de 92°C, acesta taie fizic alimentarea ventilatorului pentru a opri arderea. Ventilatorul va fi reactivat doar după ce centrala se răcește la o valoare sigură de 60°C.
• Funcția Anti-stop: Previne blocarea (griparea) mecanică a rotorului pompei în afara sezonului de încălzire, pornind pompa timp de 1 minut la fiecare 7 zile.
• Funcția Anti-îngheț: Dacă sistemul este oprit pe timp de iarnă și temperatura apei scade sub 7°C, pompa de recirculare este activată automat pentru a preveni înghețarea și fisurarea instalației.



Schemă de montaj:



Caracteristici tehnice

Parametru tehnic	Valoare / Detalii specifice

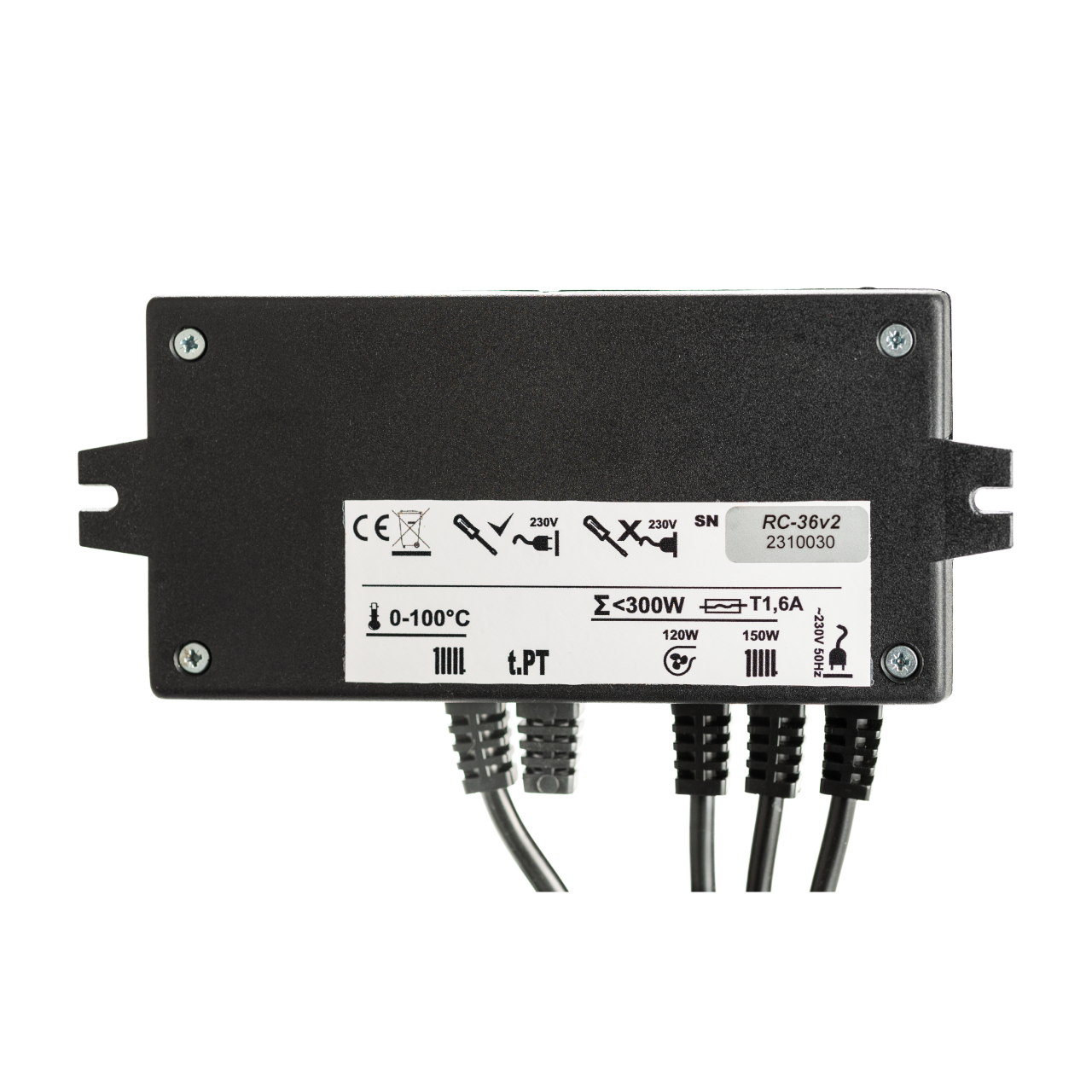

Sarcină maximă ieșiri	150W (Pompă IC) / 120W (Ventilator)
Conexiune termostat ambient	NU (Acest model nu suportă termostat de cameră)
Senzor gaze arse	Opțional PT,1000
Senzor temperatură centrală	0.6 m (4 fire, STB integrat, nu se poate prelungi)
Cabluri preinstalate	Alimentare cu ștecher (1.5 m), Pompă (1.5 m), Ventilator cu mufă C14 (0.6 m)

Întrebări și răspunsuri (Q&A)

• Pot prelungi cablul senzorului de temperatură dacă distanța o cere? Nu. Cablul senzorului are o lungime fixă de 60 cm și conține 4 fire speciale, deoarece integrează comutatorul bimetalic de protecție la supraîncălzire (STB). Tăierea sau prelungirea acestui cablu anulează funcția critică de siguranță la 92°C și duce la defectarea sau funcționarea eronată a sistemului.
• Se poate conecta un termostat de cameră la acest controler pentru a regla temperatura din casă? Nu, modelul RC-36v2 este proiectat să controleze instalația strict pe baza temperaturii apei din centrală și a analizei gazelor arse. Nu dispune de intrare pentru termostat de ambient.
• Cum mă ajută senzorul de gaze arse dacă este doar opțional? Fără senzorul de gaze arse, o mare parte din căldura generată de foc se poate pierde prin coșul de fum. Prin instalarea acestuia, controlerul „vede” câtă căldură se evacuează și oprește ventilatorul atunci când gazele sunt prea fierbinți. Acest proces menține energia termică în centrală, reduce semnificativ consumul de lemne și mărește intervalul dintre alimentări.



Notă tehnică importantă

• Puffer: Acest controler nu este recomandat pentru sisteme cu rezervor de stocare (puffer). Pentru astfel de configurații, utilizați modelele RC-34v3 sau RC-46v3.
• Tip ventilator: Sistemul este calibrat pentru ventilatoare de insuflare a aerului (oprește suflanta după atingerea parametrilor). Dacă centrala dumneavoastră necesită controlul unui ventilator de exhaustare (montat pe evacuare), consultați obligatoriu un specialist sau departamentul nostru tehnic.
• Siguranță electrică: Montarea, realizarea conexiunilor și setările de punere în funcțiune implică lucrul cu tensiuni periculoase (230V) și trebuie efectuate exclusiv de personal calificat.

Descarcă Manual RC-36v2.pdf
