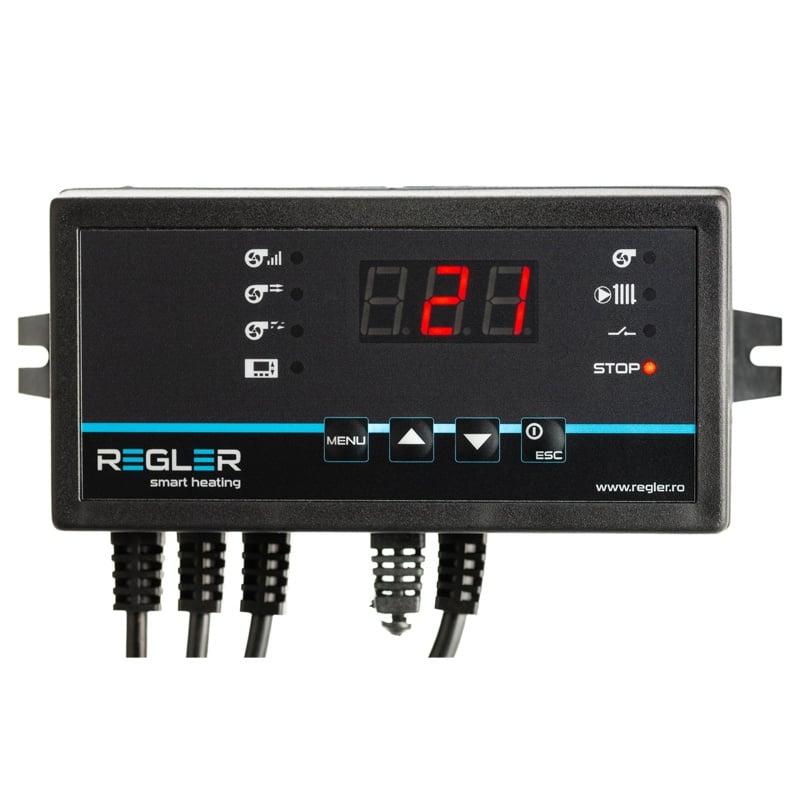

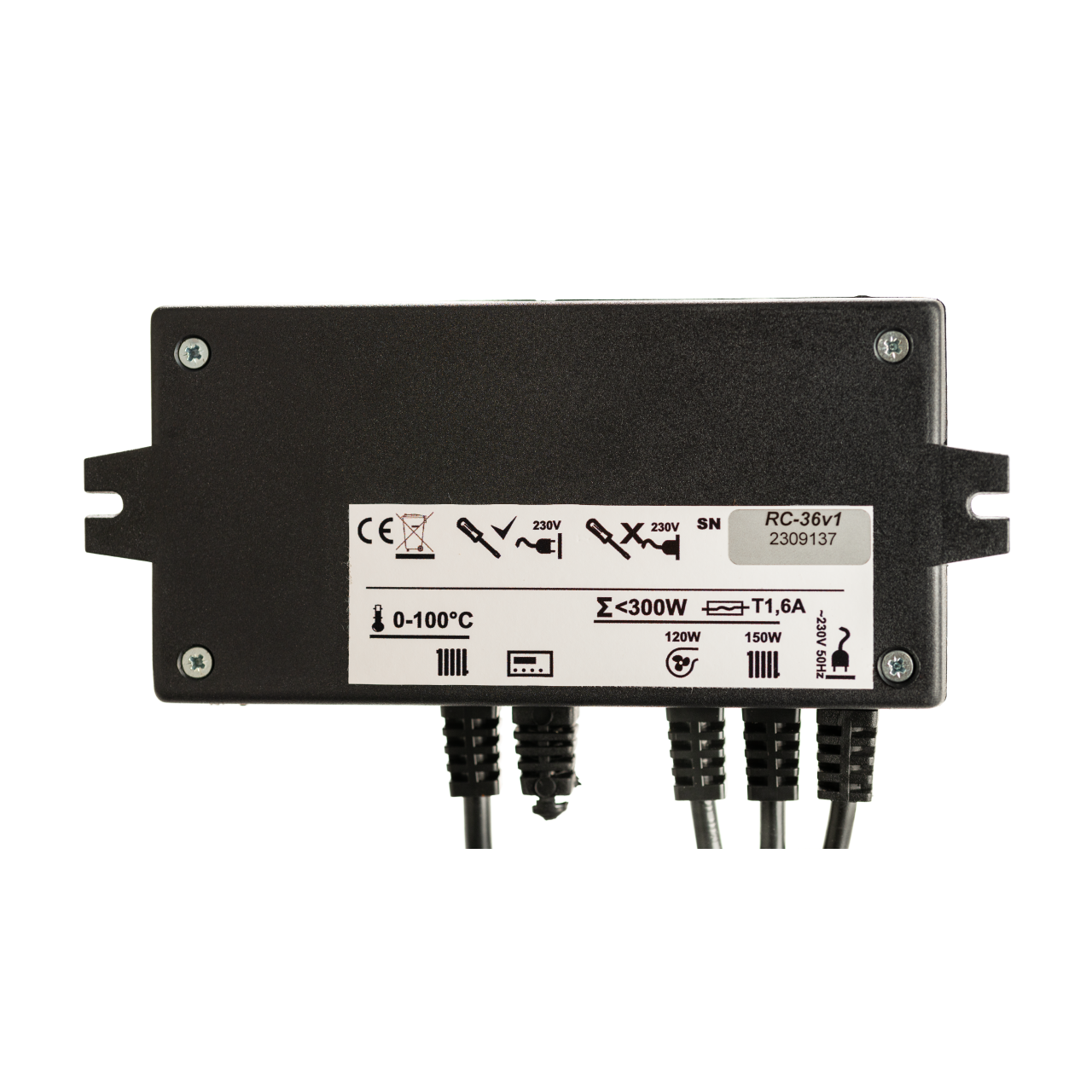

REGLER RC 36v1 - controler pompă IC și ventilator (opțional termostat de cameră)

Controlerul REGLER RC-36v1 este o soluție de automatizare esențială, destinată cazanelor pe combustibil solid (lemn, cărbune, cocs), proiectată pentru a comanda simultan pompa de încălzire centrală (IC) și ventilatorul suflantă.

Dispozitivul menține o temperatură constantă și optimizează procesul de ardere prin modularea precisă a turației ventilatorului, rezolvând problemele legate de supraîncălzire, acumularea de gaze periculoase și consumul ineficient de combustibil.

Este un echipament versatil, compatibil cu majoritatea mărcilor consacrate de pe piață (Viadrus, Ferroli, Burnit etc.).



Funcționalitate și principiu de operare

Sistemul automatizează complet arderea și distribuția agentului termic prin algoritmi de control adaptați calității combustibilului:

• Modularea automată a ventilatorului: Controlerul ajustează permanent turația suflantei, încetinind-o pe măsură ce centrala se apropie de temperatura setată. Permite reglajul fin al vitezei minime și maxime, iar prin funcția de insuflări periodice menține jarul activ și evacuează gazele acumulate în exces din camera de ardere.
• Controlul pompei de încălzire (IC): Pompa de circulație pornește automat când apa din cazan atinge temperatura de activare stabilită de utilizator și se oprește atunci când agentul termic se răcește cu 3°C sub acest prag.
• Compatibilitate cu termostatul de ambient: Dispozitivul permite conectarea unui termostat de cameră pe placa de bază, oferind posibilitatea de a opri încălzirea direct din locuință, sporind astfel confortul și economia de energie.
• Memorie non-volatilă: În cazul unei căderi de curent electric, funcțiile și parametrii setați nu se pierd. Controlerul își va relua activitatea exact cu setările anterioare imediat ce alimentarea este restabilită.

Funcții de siguranță

Fiind un dispozitiv destinat cazanelor pe combustibil solid, RC-36v1 integrează sisteme multiple pentru a preveni avariile majore:

• Protecție termică STB (Hardware): Senzorul de temperatură al centralei are încorporat un comutator bimetalic (STB). Dacă temperatura cazanului depășește critic pragul de 90°C, acest senzor oprește fizic alimentarea ventilatorului, oprind forțat arderea.
• Protecție la defectarea senzorului: Dacă sistemul detectează o defecțiune sau o citire eronată a senzorului de temperatură, oprește imediat ventilatorul și activează continuu pompa IC pentru a disipa căldura și a preveni fierberea apei.
• Funcția Anti-stop: Pentru a preveni blocarea (griparea) rotorului pompei din cauza depunerilor în sezonul de vară, controlerul o va porni automat timp de 10 secunde la fiecare 10 zile.
• Funcția Anti-îngheț: Dacă centrala este oprită iarna și temperatura apei din instalație scade sub 7°C, pompa de circulație este activată automat pentru a preveni înghețarea și fisurarea conductelor.



Schemă de montaj:

Caracteristici tehnice

Parametru tehnic	Valori și detalii
Setare temperatură cazan	35 – 80°C (Histereză: 1 - 5°C)
Setare temperatură pompă	Pornire: 20 – 70°C / Oprire: -3°C sub pornire
Control ventilator	1 - 10 trepte (10%), Viteză minimă 1 - 70%
Temperatură de alarmă	60 – 90°C (Setare din fabrică: 85°C)
Senzor temperatură centrală	0.6 m (Cablaj cu 4 fire + comutator STB integrat)
Lungime cablu alimentare	1.5 m (cu ștecher)
Lungime cablu ventilator	0.6 m (cu mufă standard C14)
Putere max. ventilator	120 W
Putere max. pompă	150 W

Întrebări și răspunsuri (Q&A)

• Pot prelungi cablul senzorului de temperatură dacă centrala este mai departe? Nu, sub nicio formă. Cablul senzorului are o lungime fixă de 60 cm și conține 4 fire speciale, deoarece include comutatorul bimetalic de siguranță (STB). Tăierea sau prelungirea acestui cablu va anula funcția de protecție la supraîncălzire și va duce la funcționarea eronată a sistemului.
• Este acest controler potrivit pentru o instalație care include un puffer (rezervor de acumulare)? Nu. Modelul RC-36v1 este conceput exclusiv pentru sisteme cu încălzire directă. Pentru automatizarea sistemelor cu pompă de încărcare puffer, aveți nevoie de un controler dedicat pentru două pompe, cum ar fi modelele RC-34v3 sau RC-46v3.
• Dacă termostatul oprește pompa, cum previne controlerul supraîncălzirea centralei pe lemne? Controlerul monitorizează constant temperatura. Chiar dacă termostatul a oprit pompa, suflanta va fi oprită, iar dacă inerția termică face ca temperatura să atingă pragul de alarmă (sau 90°C la nivelul STB-ului), pompa va fi pornită automat de funcțiile de siguranță pentru a evacua căldura din cazan, ignorând comanda termostatului de ambient.

Notă tehnică importantă

• Risc de electrocutare și montaj: Acest echipament funcționează la tensiunea rețelei. Instalarea electrică și punerea în funcțiune trebuie efectuate strict de către un instalator autorizat sau un electrician calificat.
• Tipul de ventilator compatibil: Algoritmul dispozitivului este calibrat pentru ventilatoare de insuflare (aerul este împins în focar, iar la atingerea temperaturii ventilatorul se oprește). Dacă intenționați să îl folosiți pentru un ventilator de exhaustare (montat pe coșul de fum), consultați în prealabil un departament tehnic, deoarece dinamica arderii și oprirea ventilatorului necesită setări sau echipamente diferite.

Descarcă Manual RC-36v1.pdf
