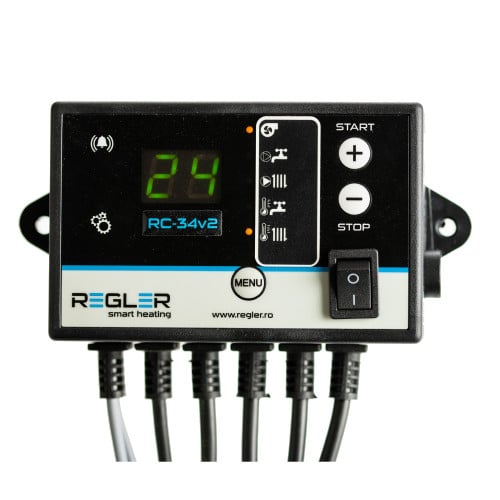

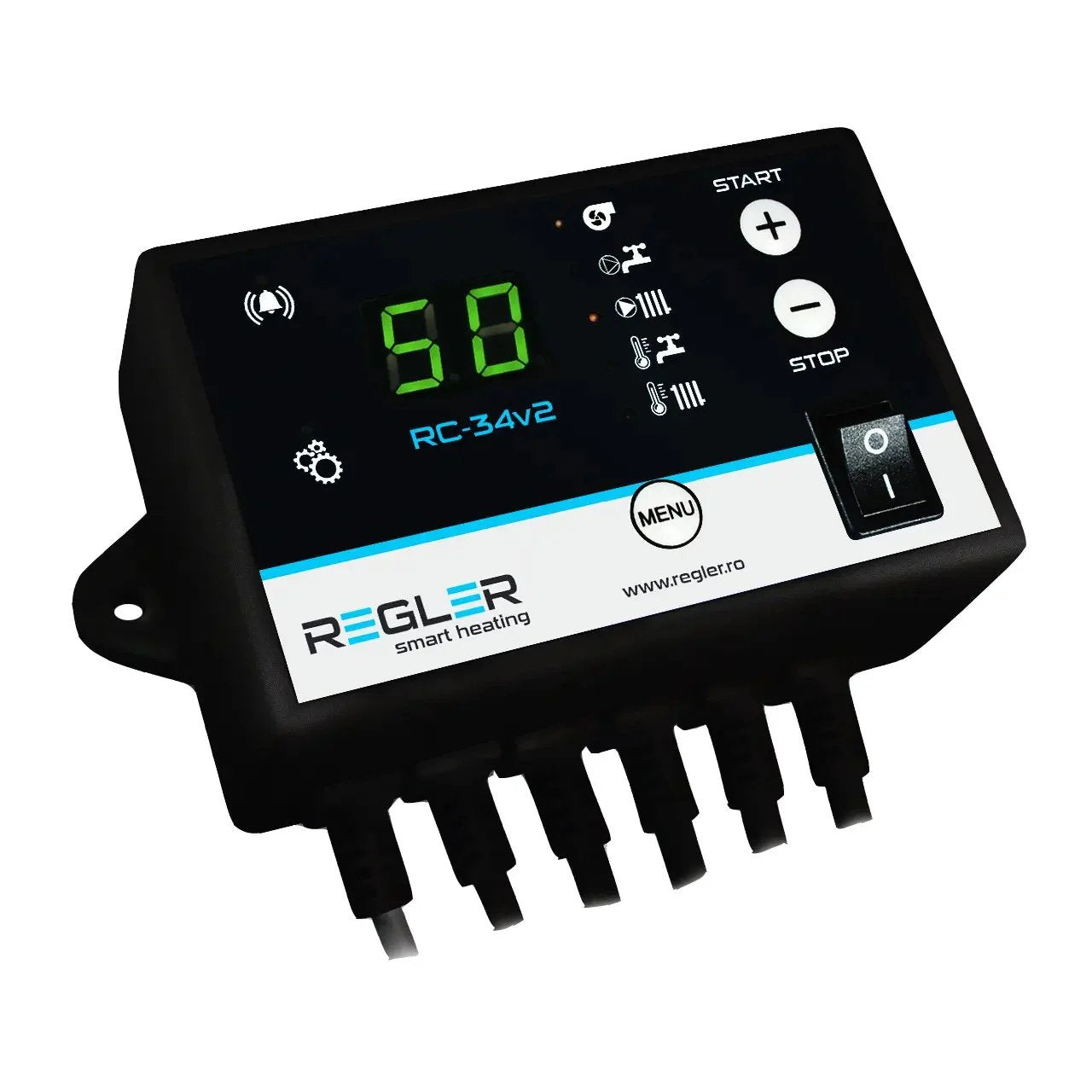

REGLER RC 34v2 - controler pompă IC și ACM + ventilator (opțional termostat)

REGLER RC-34v2 este o soluție avansată de automatizare pentru cazanele pe combustibil solid (lemn sau cărbune), concepută pentru a gestiona simultan pompa de încălzire centrală (IC), pompa de apă caldă menajeră (ACM) și un ventilator suflantă.

Acest dispozitiv previne inerția termică și optimizează transferul de căldură prin modularea automată a aerului de ardere și controlul precis al fluxului hidraulic, asigurând totodată compatibilitatea cu un termostat de ambient pentru un confort sporit.



Funcționalitate și principiu de operare

Sistemul centralizează comanda echipamentelor periferice ale centralei termice, bazându-se pe temperaturile măsurate în timp real în cazan și în rezervorul ACM:

• Modularea ventilatorului (suflantei): Controlerul ajustează automat turația ventilatorului în funcție de temperatura apei din centrală. Pe măsură ce se apropie de valoarea setată, scade puterea de insuflare, prevenind depășirea temperaturii optime. Dispozitivul permite și utilizarea în regim simplificat, controlând doar pompele (fără ventilator conectat).
• Controlul pompei de încălzire centrală (IC): Pompa este activată odată ce apa din cazan depășește pragul termic setat și se oprește la scăderea temperaturii sub această limită, după perioada de răcire. Dacă este conectat un termostat de cameră (COM/NC), pompa IC va furniza agent termic doar atunci când există cerere de căldură în locuință și doar dacă apa din centrală este suficient de caldă.
• Controlul pompei de apă caldă menajeră (ACM): Funcționarea acestei pompe depinde de doi senzori. Pompa pornește doar dacă temperatura din centrală este mai mare decât cea din boilerul ACM. Procesul de încălzire se oprește fie la atingerea temperaturii setate pentru ACM în rezervor, fie dacă centrala termică se răcește sub pragul de pornire al pompei.
• Memorie non-volatilă: În eventualitatea unei întreruperi a alimentării cu energie electrică, toate setările configurate de utilizator sunt memorate, dispozitivul reluând funcționarea normală la revenirea curentului.
• Montaj flexibil: Echipamentul poate fi fixat în plan vertical, direct pe carcasa exterioară a centralei termice sau pe perete.



Funcții de siguranță

Pentru a asigura o operare fără riscuri a instalației hidraulice și a cazanului, REGLER RC-34v2 este echipat cu următoarele mecanisme de protecție:

• Protecție la supraîncălzire și alarmă sonoră: Dacă temperatura cazanului atinge pragul critic de alarmă, controlerul emite un semnal sonor de avertizare și pornește forțat pompele. Această funcție de siguranță prioritară va activa circulația apei pentru a disipa căldura, ignorând complet orice comandă de oprire primită de la termostatul de cameră.
• Funcția Anti-Stop: Pentru a preveni griparea sau blocarea mecanică a rotoarelor de la pompe din cauza depunerilor de calcar în perioadele fără activitate (cum ar fi sezonul de vară), controlerul activează automat pompele timp de 30 de secunde o dată la fiecare 14 zile.
• Funcția Anti-Îngheț: Dacă sistemul detectează o scădere a temperaturii apei până la o limită minimă critică de îngheț, pompa de circulație IC este activată preventiv pentru a menține fluiditatea agentului termic și a evita spargerea conductelor.



Schemă de montaj:



Caracteristici tehnice

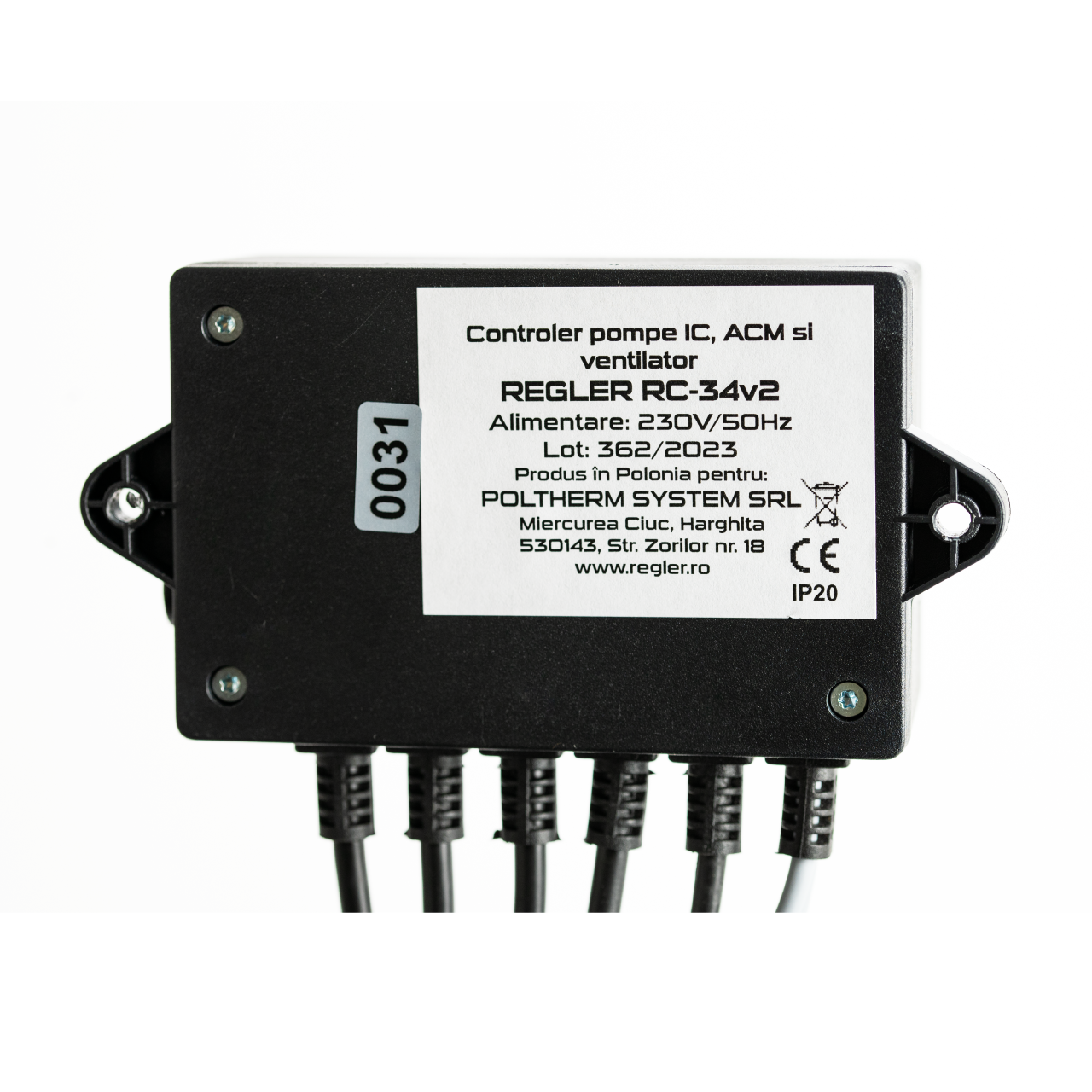

Alimentare:	230V/50Hz
Putere max. ieșiri:	150W / ventilator 150W / pompa IC 150W / pompa ACM
Temperatură maximă senzori:	100°C / senzori de temperatură



Întrebări și răspunsuri (Q&A)

• Pot folosi acest controler dacă centrala mea nu necesită ventilator? Da, controlerul este proiectat să fie flexibil. Poate fi configurat pentru a funcționa strict pentru comanda hidraulică (pompa IC și pompa ACM), fără a necesita conectarea sau operarea unui ventilator.
• De ce nu pornește pompa de apă caldă menajeră (ACM) deși apa din boiler este rece? Controlerul verifică permanent diferența de temperatură. Pompa ACM va porni exclusiv dacă senzorul detectează că apa din centrala termică este mai caldă decât apa din boilerul ACM. Dacă centrala s-a răcit sub temperatura setată pentru pornire, pompa ACM rămâne oprită pentru a preveni răcirea apei deja încălzite din boiler.
• Ce se întâmplă în caz de supraîncălzire a cazanului dacă termostatul de cameră este oprit? Siguranța termică a instalației prevalează. Chiar dacă termostatul de cameră nu cere căldură și a comandat oprirea instalației, atingerea temperaturii de alarmă în cazan va forța controlerul să activeze imediat pompele de circulație pentru a evacua excesul de căldură și a preveni avarierea sistemului.

Notă tehnică importantă

• Risc electric: Echipamentul gestionează echipamente alimentate la tensiunea rețelei. Montarea fizică, instalarea conexiunilor electrice, efectuarea setărilor de calibrare și punerea în funcțiune trebuie efectuate strict de către personal calificat (electrician sau instalator automatizări autorizat).
• Compatibilitate ventilatoare: Acest echipament este optimizat pentru a comanda ventilatoare de insuflare a aerului, algoritmul său oprind complet ventilatorul odată atinsă temperatura țintă. Dacă sistemul dumneavoastră folosește un ventilator de exhaustare (montat pe evacuarea fumului), vă recomandăm să consultați un specialist sau departamentul nostru tehnic înainte de achiziție, pentru a valida compatibilitatea parametrilor de funcționare.

Descarcă Manual RC-34v2.pdf
