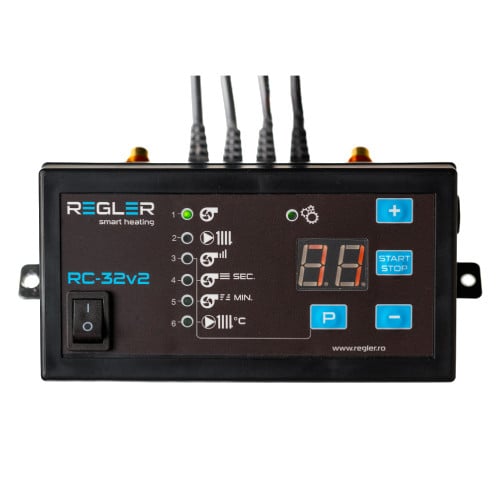

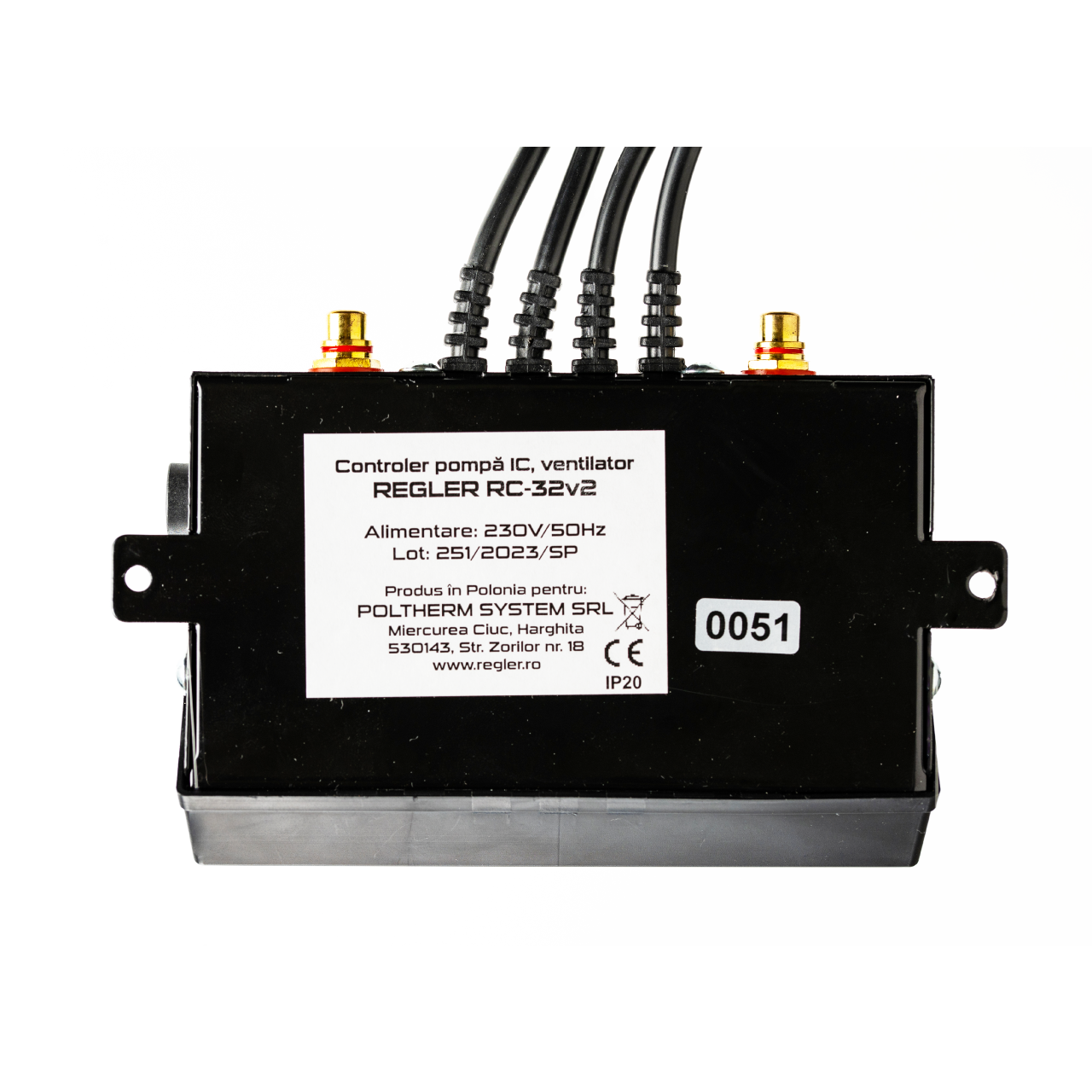

REGLER RC 32v2 PID - controler pompă IC și ventilator (opțional termostat de cameră și senzor gaze evacuare)

REGLER RC-32v2 PID este o automatizare pentru centrala pe lemne, cărbuni, brichete etc. care gestionează automat funcționarea ventilatorului și a pompei de circulație în sistemele de încălzire (IC).

Dispozitivul menține temperatura setată în cazan prin ajustarea turației ventilatorului și comandă pornirea pompei în funcție de temperatura setată sau de comenzile primite de la un termostat de cameră.

Logica de operare și configurare

• Modulare PID: Automatizarea utilizează algoritmul PID pentru a reduce treptat puterea ventilatorului pe măsură ce temperatura centralei se apropie de pragul setat, prevenind astfel depășirile de temperatură și optimizând arderea.
• Control prin Gaze de Evacuare: Dacă se conectează senzorul opțional de gaze arse, automatizarea modulează puterea ventilatorului și în funcție de temperatura fumului pentru a păstra căldura în centrală.
• Modul Menținere (Insuflări): După atingerea temperaturii setate, aparatul trece în regim de menținere a jarului, activând ventilatorul pentru o durată scurtă la intervale regulate pentru a elimina gazele din focar.
• Gestionare Pompă IC: Pompa de circulație pornește automat când temperatura cazanului depășește valoarea configurată și se oprește când aceasta scade sub pragul setat, prevenind răcirea inutilă a sistemului.
• Interfață Termostat: Permite conectarea unui termostat de cameră care oprește pompa de încălzire la atingerea confortului termic în ambient, reluând circulația imediat ce temperatura din cameră scade sub nivelul setat.

Funcții de protecție

• Protecție Termică (STB): Senzorul de temperatură include un microcomutator mecanic care întrerupe fizic alimentarea ventilatorului dacă temperatura depășește 92°C.
• Descărcare de Siguranță: Dacă temperatura apei depășește pragul de alarmă (60-90°C), automatizarea pornește forțat pompa de circulație pentru a răci cazanul, ignorând comanda de oprire de la termostatul de cameră.
• Sistem de Alarmă: Dispozitivul avertizează utilizatorul în cazul atingerii temperaturilor critice sau în cazul lipsei de combustibil.
• Anti-Stop: Previne blocarea rotorului pompei prin activarea acesteia timp de 1 minut la fiecare 7 zile în perioada de vară (în afara sezonului).
• Anti-Îngheț: Pornește automat pompa de circulație dacă temperatura măsurată în centrală scade sub 5°C pentru a preveni înghețul instalației.

Schemă de montaj:

Caracteristici tehnice

Alimentare:	230V/50Hz
Putere max. ieșiri:	220W / ventilator 220W / pompa IC
Temperatură maximă senzori:	100°C / senzori de temperatură 400°C / senzor gaze arse
Interval măsurare temperatură:	0 - 99°C
Interval setare temperatură:	35°C - 80°C
Activare protecție supraîncălzire:	90°C

Întrebări și Răspunsuri (Q&A)

• Cum mă ajută senzorul de gaze de evacuare la acest model? Prin conectarea senzorului, automatizarea știe cât de fierbinte este fumul care iese pe coș. Dacă acesta este prea cald, înseamnă că centrala pierde energie, iar automatizarea va reduce turația ventilatorului pentru a păstra căldura în interiorul schimbătorului de căldură.
• Ce se întâmplă dacă se ia curentul în timp ce centrala funcționează? Automatizarea memorează toate setările configurate. Imediat ce alimentarea electrică revine, dispozitivul își reia programul de funcționare exact de unde a rămas, fără a fi nevoie de o nouă programare.
• Poate pompa să funcționeze dacă în cameră este deja cald? În mod normal, termostatul de cameră oprește pompa când este cald în casă. Totuși, dacă centrala atinge o temperatură critică de siguranță, automatizarea va porni pompa obligatoriu pentru a preveni supraîncălzirea, indiferent de comanda termostatului.

Descarcă Manual RC-32v2PID.pdf
