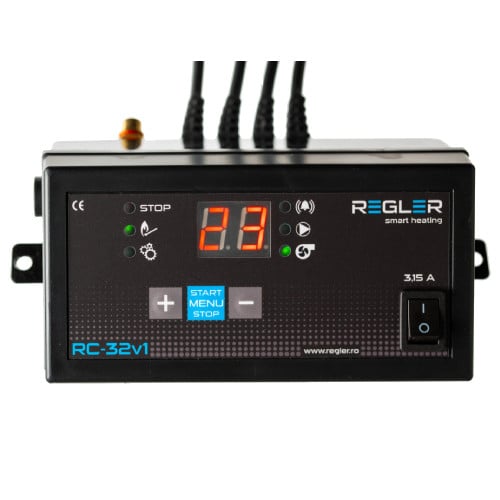

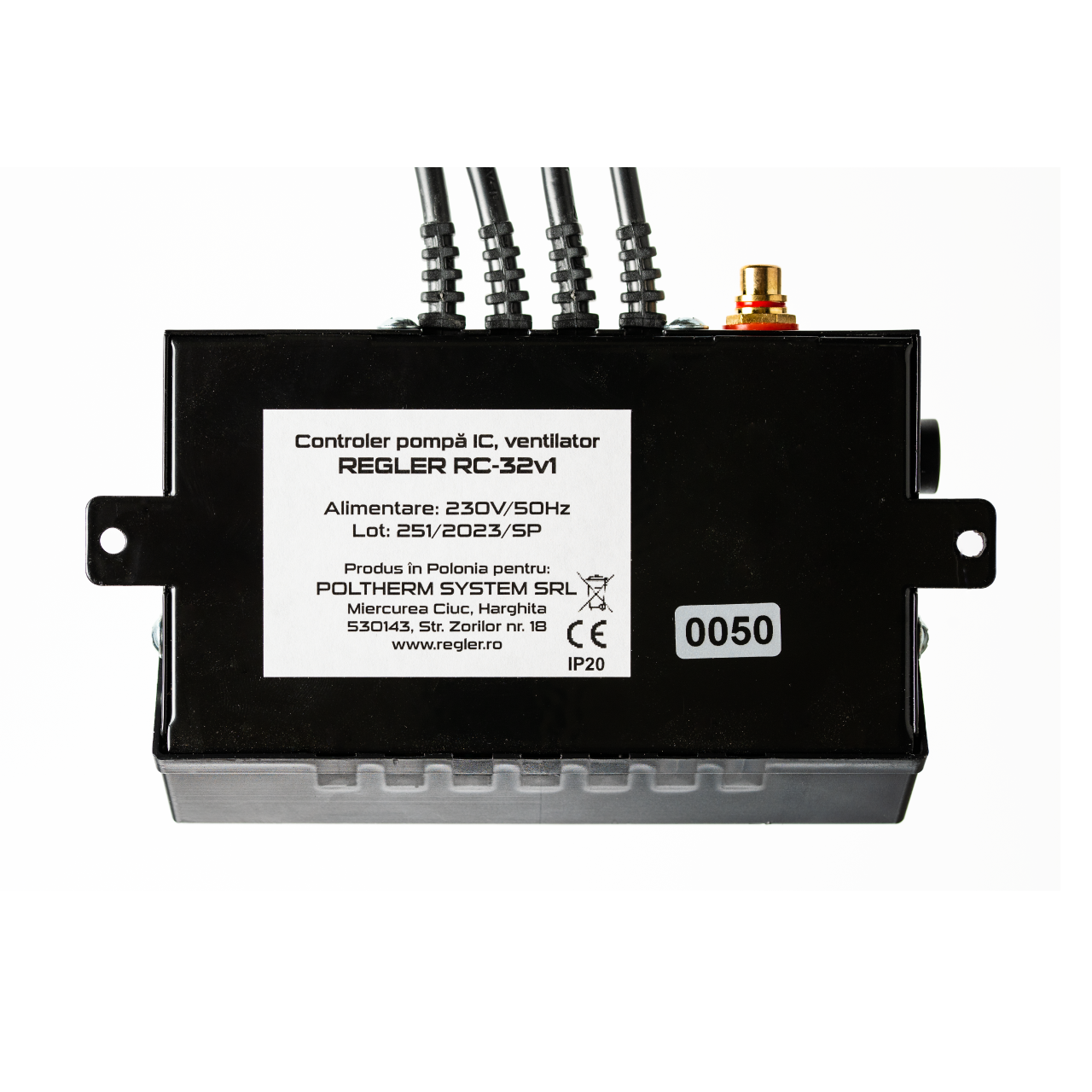

REGLER RC 32v1 - controler pompă IC și ventilator (opțional termostat de cameră sau senzor gaze evacuare)

Controlerul REGLER RC-32v1 PID este o automatizare avansată și extrem de eficientă, destinată cazanelor pe combustibil solid (lemn, cărbuni, brichete).

Dispozitivul gestionează automat și inteligent funcționarea ventilatorului suflantă și a pompei de circulație pentru încălzirea centrală (IC). Integrând algoritmul de modulare PID, controlerul menține temperatura setată cu o precizie remarcabilă, prevenind supraîncălzirea.

În plus, opțional permite conectarea unui termostat de cameră pentru confort ambiental sau a unui senzor de gaze arse pentru optimizarea la maximum a consumului de combustibil.

Funcționalitate și principiu de operare

Sistemul automatizează procesul de ardere prin ajustări dinamice și gestionează distribuția agentului termic, oferind o interacțiune perfectă între elementele instalației:

• Modularea automată PID a ventilatorului: Aceasta este inima sistemului. Algoritmul PID reduce treptat și continuu puterea ventilatorului pe măsură ce temperatura apei din cazan se apropie de pragul setat. Acest proces elimină fluctuațiile bruște, previne depășirile inerțiale de temperatură (fierberea) și optimizează perfect arderea.
• Controlul pompei de încălzire (IC): Pompa de circulație pornește automat atunci când temperatura cazanului depășește valoarea configurată de utilizator și se oprește când apa se răcește, prevenind răcirea inutilă a caloriferelor.
• Control prin termostat de cameră (Opțional): Permite conectarea unui termostat de ambient. Când temperatura dorită în locuință este atinsă, termostatul comunică automatizării să oprească pompa IC. Când în cameră se face frig, pompa repornește (condiționat de existența apei calde în cazan).
• Optimizare prin senzor de gaze arse (Opțional): Dacă se conectează senzorul PT1000 (pe coșul de fum), automatizarea adaugă un nou strat de eficiență. Algoritmul PID va modula puterea ventilatorului și în funcție de temperatura fumului evacuat, blocând aruncarea căldurii pe coș.
• Modul de menținere (Insuflări periodice): După ce temperatura setată a fost atinsă și ventilatorul a încetinit, dispozitivul trece în regim de menținere a jarului. Activează scurt ventilatorul la intervale regulate pentru a elimina gazele acumulate în focar și a menține focul viu.

Funcții de siguranță

Modelul RC-32v1 PID este echipat cu un pachet complet de protecții (hardware și software) pentru a garanta exploatarea cazanului în condiții de maximă siguranță:

• Protector termic STB (Hardware): Senzorul de temperatură al centralei include un microcomutator mecanic bimetalic. Dacă apa atinge pragul critic de 92°C, acest comutator întrerupe fizic alimentarea electrică a ventilatorului, stingând forțat focul.
• Descărcare de siguranță (Software): Dacă temperatura apei atinge 80°C, automatizarea intră în regim de protecție: pornește forțat pompa de circulație pentru a descărca excesul de căldură în calorifere, ignorând complet comanda de oprire primită de la termostatul de cameră.
• Sistem de Alarmă: La atingerea pragului periculos de 90°C, dispozitivul activează imediat o alarmă acustică (sunet) și vizuală (LED de alarmă aprins) pentru a alerta utilizatorul.
• Funcția Anti-stop: Previne griparea și blocarea mecanică a rotorului pompei în afara sezonului de încălzire, activând-o automat timp de 1 minut la fiecare 7 zile.
• Funcția Anti-îngheț: Monitorizează instalația în perioadele reci de inactivitate. Dacă temperatura măsurată în cazan scade sub 5°C, pompa de recirculare pornește automat pentru a preveni spargerea conductelor.

Schemă de montaj:

Caracteristici tehnice

Alimentare:	230V/50Hz
Putere max. ieșiri:	220W / ventilator 220W / pompa IC
Temperatură maximă senzori:	100°C / senzori de temperatură 400°C / senzor gaze arse
Interval măsurare temperatură	0 - 99°C
Interval setare temperatură	35°C - 80°C
Activare protecție supraîncălzire	90°C



Întrebări frecvente (Q&A)

• Ce se întâmplă dacă în casă s-a făcut cald, termostatul a oprit pompa, dar lemnele ard puternic în cazan? Aici intervine funcția de „Descărcare de Siguranță”. Dacă apa din cazan ajunge la 80°C, siguranța hidraulică primează în fața confortului termic. Controlerul va ignora termostatul de cameră și va porni forțat pompa IC pentru a arunca excesul de căldură în calorifere, prevenind astfel fierberea centralei și declanșarea STB-ului la 92°C.
• Care este beneficiul real al modulării PID față de un controler simplu? Controlerele clasice opresc ventilatorul brusc când se atinge temperatura. Focul puternic are însă inerție, iar apa continuă să se încălzească periculos (inerție termică). Algoritmul PID din RC-32v1 încetinește treptat ventilatorul înainte de a atinge temperatura țintă. Focul se domolește la timp, temperatura apei rămâne perfect stabilă, iar dumneavoastră economisiți o cantitate uriașă de lemne.
• Pot prelungi cablul senzorului de temperatură pentru centrală? Nu. Cablul senzorului include firele pentru microcomutatorul mecanic de protecție (STB la 92°C). Tăierea, înnădirea sau prelungirea acestui cablu anulează funcția vitală de siguranță hardware și poate duce la defectarea sistemului.

Descarcă Manual RC-32v1PID.pdf
